Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-460MC оснащен цельнолитой станиной с низким центром тяжести и 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки. Станок оснащен редуктором, максимальный крутящий момент: 1183 Н*м.
Максимальная частота вращения шпинделя составляет 1400 об/мин.
Максимальный диаметр обрабатываемой детали: 650 мм, максимальная длина

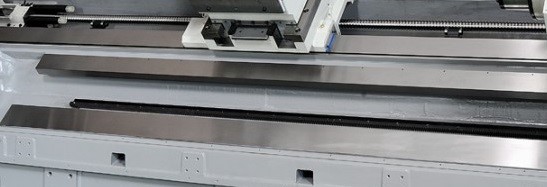

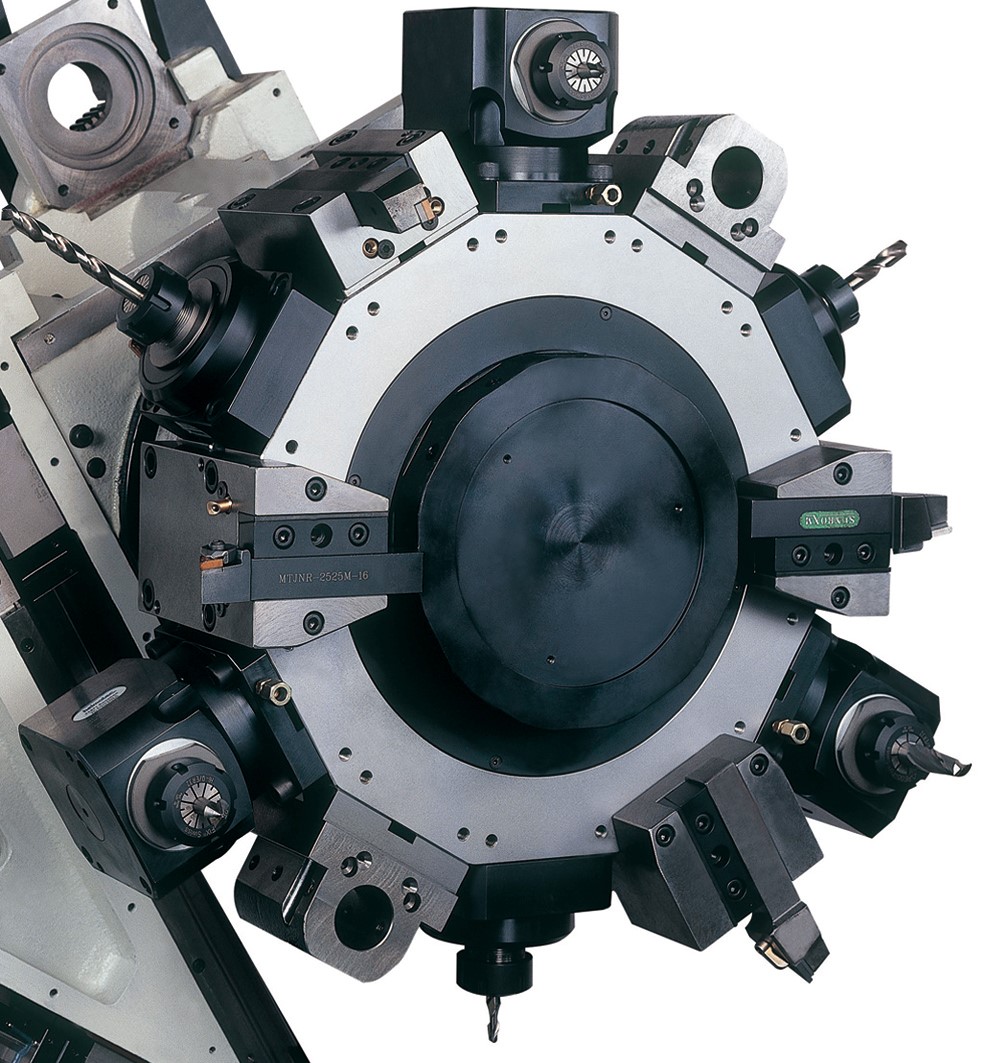

обработки: 1945 мм. Данный токарный обрабатывающий центр оборудован жёсткими коробчатыми направляющими скольжения и силовой 12-ти позиционной приводной револьверной головкой стандарта BMT75. Производитель приводной головки — немецкое предприятие Sauter.

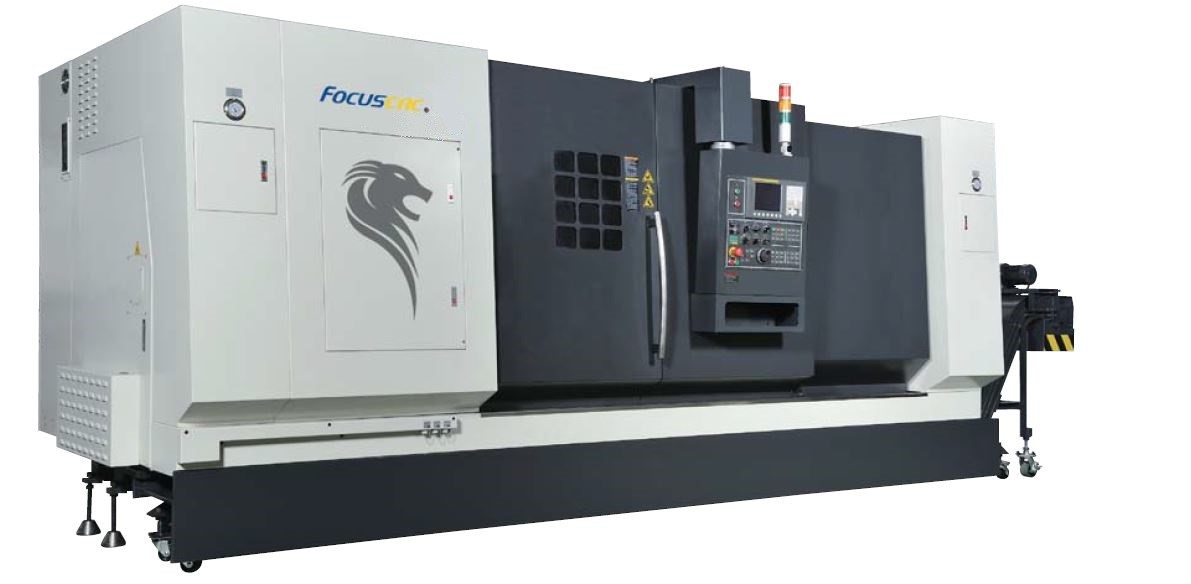

Токарный обрабатывающий центр FOCUS CNC FBL-460MC
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-460MC |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
840 |
|
Диаметр обработки |
мм |
530 |
|
|
Расстояние между центрами |
мм |
820 |
|
|
Максимальная длина обработки |
мм |
665 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
15 |
|
Мощность привода шпинделя, постоянная/пиковая (30 мин) |
кВт |
22 / 26 (30 / 37*) |
|
|
Частота вращения шпинделя |
об/мин |
1400 |
|
|
Торец шпинделя |
ASA |
А2-15 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
160 |
|
|
Максимальный диаметр прутка |
мм |
140 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
360 |
|
Перемещение по оси Z |
мм |
820 |
|
|
Ускоренное перемещение по оси X |
м/мин |
18 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
18 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
32х32 |
|
|
Диаметр расточной оправки |
мм |
50 |
|
|
Частота вращения инструмента |
об/мин |
4000 |
|
|
Максимальная мощность приводного инструмента |
кВт |
7,5/11 |
|
|
Задняя бабка |
Перемещение |
мм |
820 |
|
Выдвижение пиноли |
мм |
120 |
|
|
Диаметр пиноли |
мм |
110 |
|
|
Привод пиноли |
|
гидравлический |
|
|
Позиционирование |
|
программируемое |
|
|
Конус пиноли |
|
МТ5 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
9500 |
|
|
Габариты станка (ДхШхВ) |
мм |
4300х2250х2300 |
|
