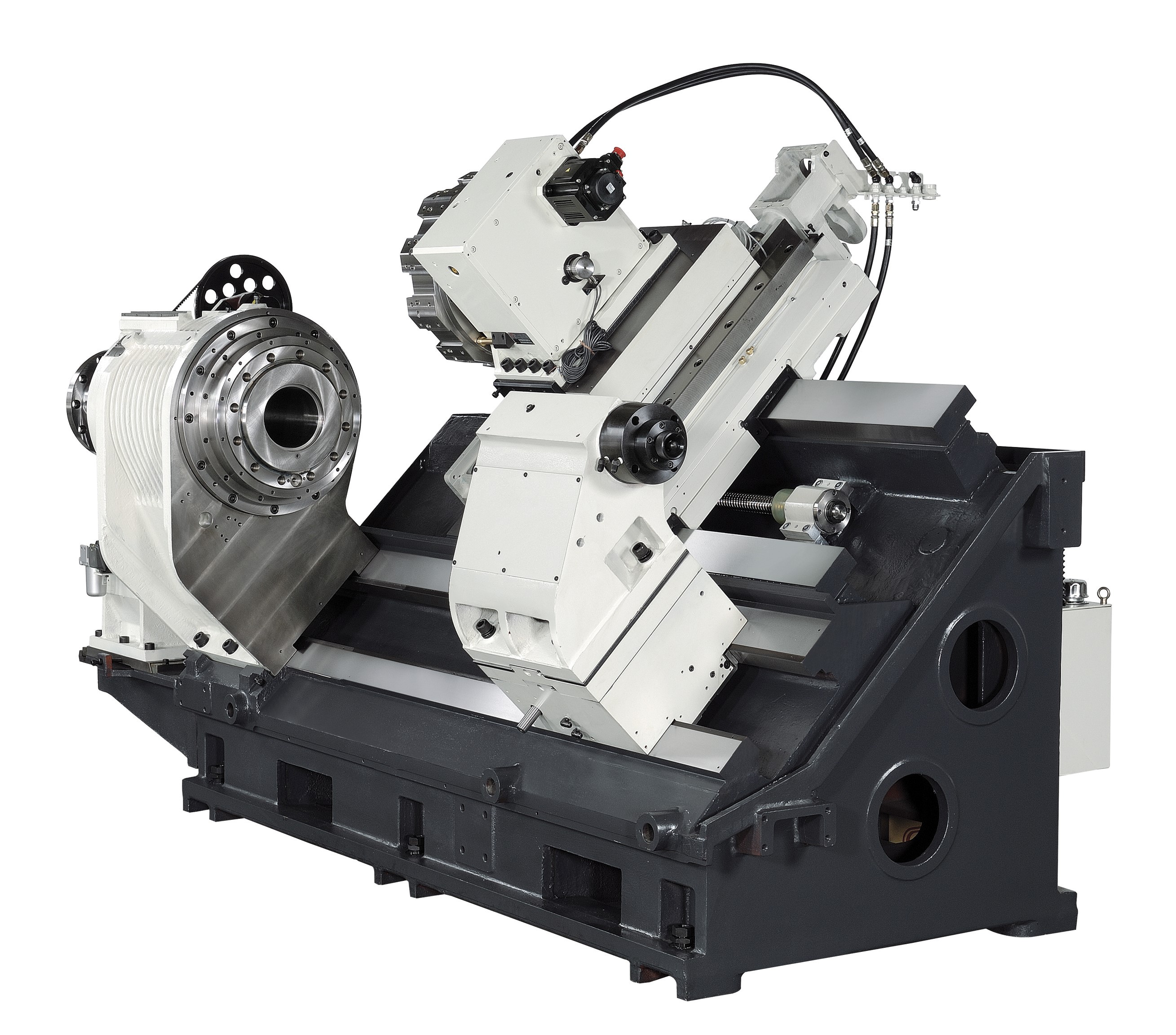

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-460L снабжён цельнолитой станиной с низким центром тяжести и углом наклона 45 градусов. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки. Станок оснащен редуктором, максимальный крутящий момент: 1183 Н*м. Переключение скоростей происходит почти бесшумно. Благодаря жёсткому корпусу задней бабки есть возможность обрабатывать тяжелые и габаритные заготовки.
Максимальная частота вращения шпинделя составляет 1400 об/мин.
Максимальный диаметр обрабатываемой детали: 650 мм, максимальная длина

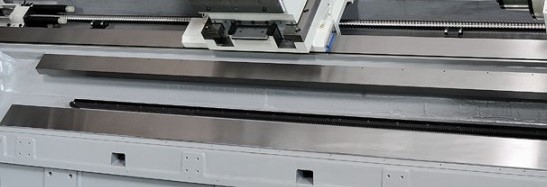

обработки: 1974 мм. Токарный центр оборудован 10-ти позиционной револьверной статичной головкой. Поверхность жёстких коробчатых направляющих скольжения дополнительно вручную обработана методом шабрения.

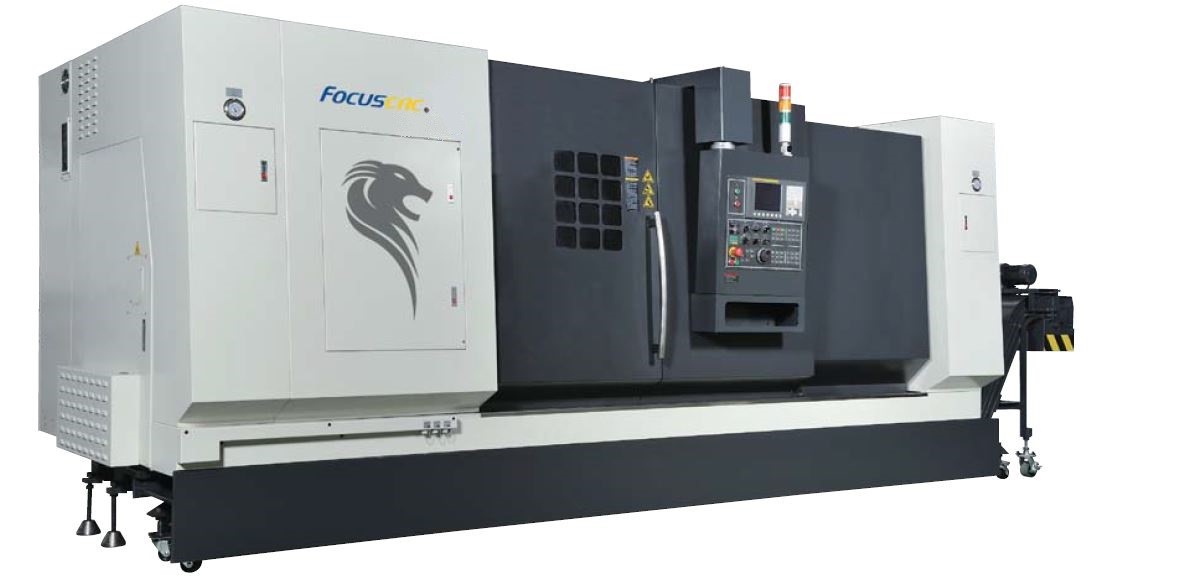

Токарный обрабатывающий центр FOCUS CNC FBL-460L
| Макс. диаметр обрабатываемой детали, мм | 650 |
| Макс. длина обрабатываемой детали, мм | 1974 |
| Диаметр отверстия в шпинделе, мм | 160 |
| Мощность главного привода, кВт | 22 |
| Количество шпинделей | 1 |
Все характеристики
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-460L |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
840 |
|
Диаметр обработки |
мм |
650 |
|
|
Расстояние между центрами |
мм |
2200 |
|
|
Максимальная длина обработки |
мм |
1974 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
15 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
22 / 26 (30 / 37*) |
|
|
Частота вращения шпинделя |
об/мин |
1400 |
|
|
Торец шпинделя |
ASA |
А2-15 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
160 |
|
|
Максимальный диаметр прутка |
мм |
140 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
360 |
|
Перемещение по оси Z |
мм |
2100 |
|
|
Ускоренное перемещение по оси X |
м/мин |
18 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
18 |
|
|
Револьверная головка |
Кол-во инструментов |
|
10 (12*) |
|
Размер инструмента для наружного точения |
мм |
32х32 |
|
|
Диаметр расточной оправки |
мм |
50 |
|
|
Задняя бабка |
Перемещение |
мм |
2000 |
|
Выдвижение пиноли |
мм |
120 |
|
|
Диаметр пиноли |
мм |
110 |
|
|
Привод пиноли |
|
гидравлический |
|
|
Позиционирование |
|
программируемое |
|
|
Конус пиноли |
|
МТ5 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
13500 |
|
|
Габариты станка (ДхШхВ) |
мм |
5800х2250х2300 |
|
Комплектация
|
Система ЧПУ Fanuc 0i-TF, экран 8 “ |
|
3-х кулачковый гидравлический патрон 15’’ |
|
Комплекты кулачков |
|
10-ти позиционная гидравлическая револьверная головка / 12-ти позиционная гидравлическая револьверная головка |
|
Автоматическая система смазки направляющих и ШВП |
|
Направляющие скольжения |
|
2-х ступенчатый редуктор |
|
Трансформатор |
|
Теплообменник электрошкафа |
|
Программируемая задняя бабка |
|
Вращающийся центр МТ5 |
|
Гидравлическая система |
|
Централизованная подача СОЖ |
|
Освещение рабочей зоны |
|
Стружкоуборочный конвейер с тележкой |
|
Ножная педаль для разжима/зажима патрона |
|
Ножная педаль для разжима/зажима пиноли задней бабки |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
Опции
Мягкие кулачки для патрона
3-х цветная сигнальная лампа
Автоматические двери
Вытяжка масляного тумана
Ручная система настройки инструмента
Автоматическая система настройки инструмента Renishaw
Маслоотделитель
Обдув шпинделя сжатым воздухом
Подача СОЖ под высоким давлением
