Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-360LМC снабжён цельнолитой станиной с низким центром тяжести и углом наклона 45 градусов. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки. Станок можно оснастить редуктором для увеличения крутящего момента. Программируемое выдвижение пиноли и перемещение задней бабки.
Частота вращения шпинделя составляет 2500 об/мин.
Максимальный диаметр обрабатываемой детали: 570 мм, максимальная длина

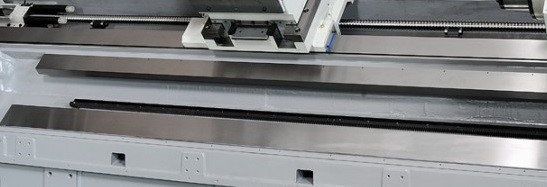

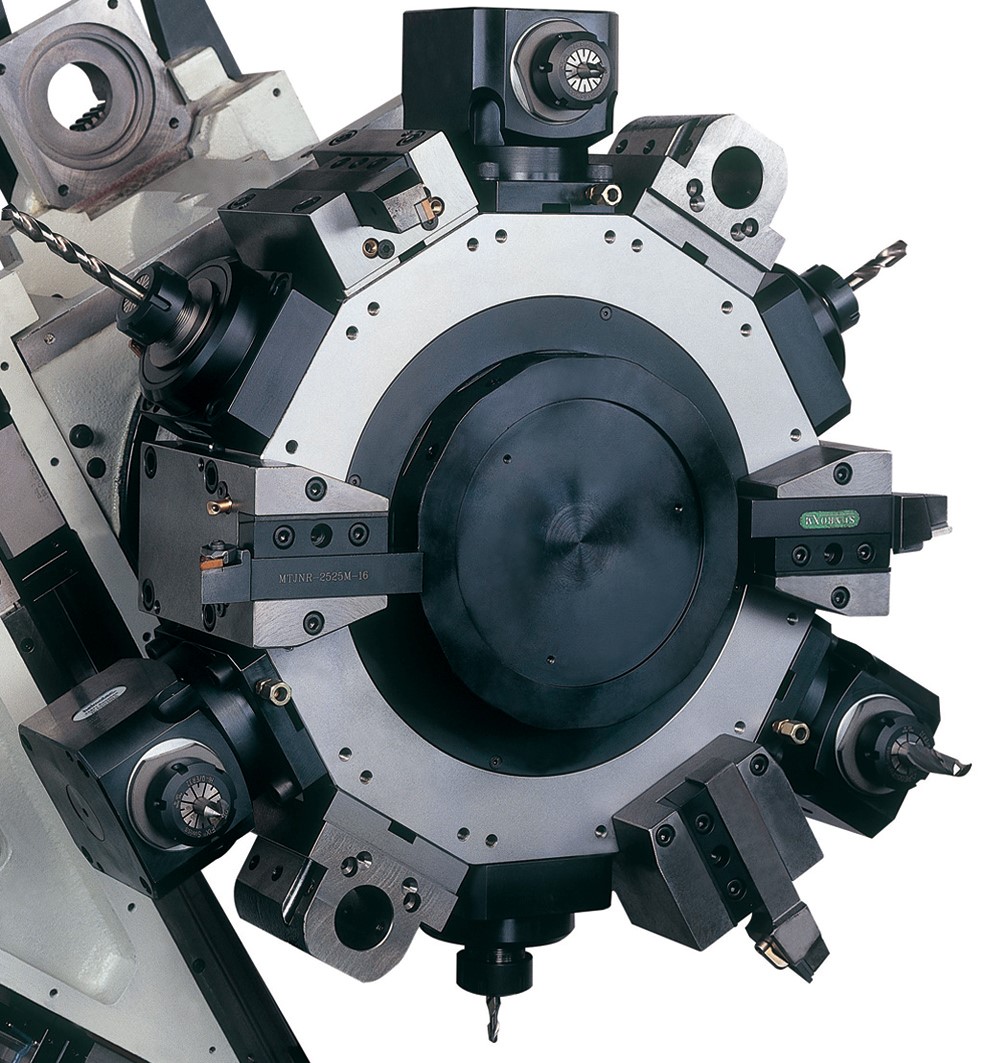

обработки: 1997 мм. Конструкция 12-ти позиционной приводной револьверной головки BMT65 обеспечивает высокоточную фиксацию при смене инструмента. Станок оснащен жёсткими коробчатыми направляющими скольжения.

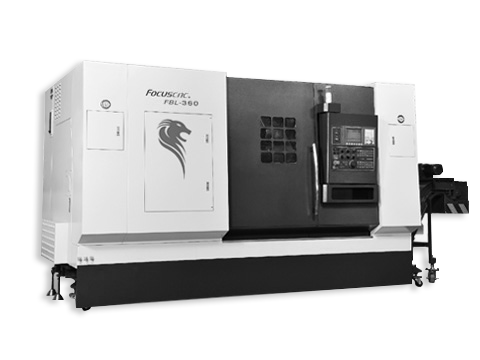

Токарный обрабатывающий центр FOCUS CNC FBL-360LМC
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-360LMC |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
770 |
|
Диаметр обработки |
мм |
452 |
|
|
Расстояние между центрами |
мм |
2300 |
|
|
Максимальная длина обработки |
мм |
1997 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
12 (15*) |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
18.5 / 22 (22 / 26*) |
|
|
Частота вращения шпинделя |
об/мин |
2500 (1500*) |
|
|
Торец шпинделя |
ASA |
А2-8 (А2-11*) |
|
|
Диаметр осевого отверстия шпинделя |
мм |
105 (134*) |
|
|
Максимальный диаметр прутка |
мм |
91 (115*) |
|
|
Перемещения |
Перемещение по оси Х |
мм |
320 |
|
Перемещение по оси Z |
мм |
2100 |
|
|
Ускоренное перемещение по оси X |
м/мин |
18 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
18 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
32х32 |
|
|
Диаметр расточной оправки |
мм |
50 |
|
|
Частота вращения инструмента |
об/мин |
4000 |
|
|
Максимальная мощность приводного инструмента |
кВт |
5,5/7,5 |
|
|
Задняя бабка |
Перемещение |
мм |
2000 |
|
Выдвижение пиноли |
мм |
120 |
|
|
Диаметр пиноли |
мм |
110 |
|
|
Привод пиноли |
|
гидравлический |
|
|
Позиционирование |
|
программируемое |
|
|
Конус пиноли |
|
МТ5 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
12760 |
|
|
Габариты станка (ДхШхВ) |
мм |
5800х2250х2300 |
|
