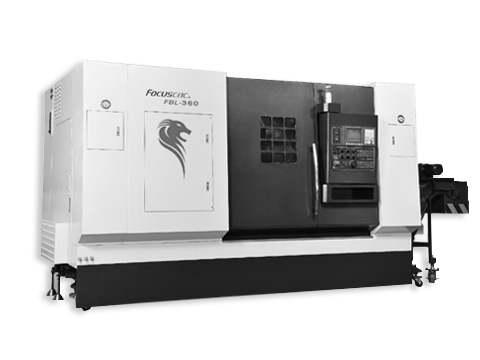

Токарный обрабатывающий центр FOCUS CNC FBL-360

Отправить запрос

Фото

Описание

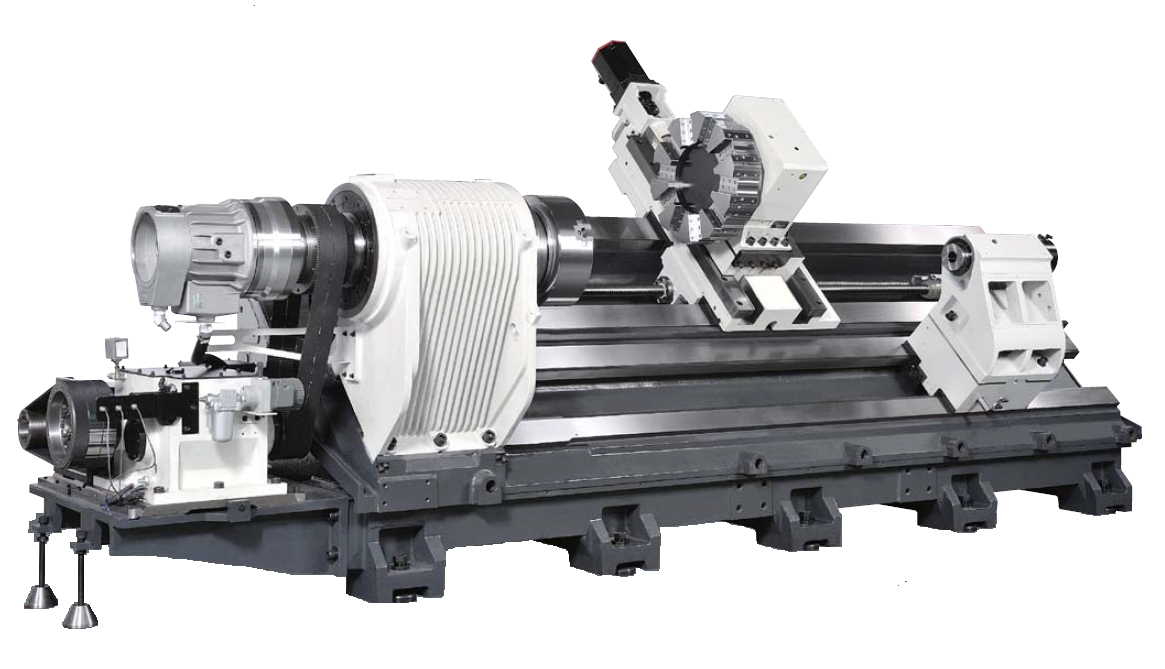

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-360 снабжён цельнолитой станиной с низким центром тяжести и 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки. В шпинделях установлены подшипники японского бренда NSK. Можно оснастить станок редуктором с целью увеличения крутящего момента.

Частота вращения шпинделя составляет 2500 об/мин.

Максимальный диаметр обрабатываемой детали составляет 570 мм, максимальная длина обработки: 762 мм. Станок оборудован жёсткими коробчатыми направляющими скольжения и 10-ти позиционной статичной револьверной головкой.

Характеристики

Наименование		Ед.изм.	FBL-360
Функциональные возможности	Диаметр обработки над станиной	мм	770
	Диаметр обработки	мм	570
	Расстояние между центрами	мм	1020
	Максимальная длина обработки	мм	762
Главный шпиндель	Диаметр гидравлического патрона	дюйм	12 (15*)
	Мощность привода шпинделя, постоянная/пиковая (30 мин)	кВт	22 / 26 (30 / 37*)
	Частота вращения шпинделя	об/мин	2500
	Торец шпинделя	ASA	А2-8 (А2-11*)
	Диаметр осевого отверстия шпинделя	мм	105
	Максимальный диаметр прутка	мм	91
Перемещения	Перемещение по оси Х	мм	320
	Перемещение по оси Z	мм	820
	Ускоренное перемещение по оси X	м/мин	18
	Ускоренное перемещение по оси Z	м/мин	18
Инструментальная система	Кол-во инструментов		10 (12*)
	Размер инструмента для наружного точения	мм	32х32
	Диаметр расточной оправки	мм	50
Задняя бабка	Перемещение	мм	820
	Выдвижение пиноли	мм	120
	Диаметр пиноли	мм	110
	Привод пиноли		гидравлический
	Позиционирование		программируемое
	Конус пиноли		МТ5
Прочее	Система ЧПУ		Fanuc 0i-TF
	Масса станка	кг	8880
	Габариты станка (ДхШхВ)	мм	4400х2100х2200
