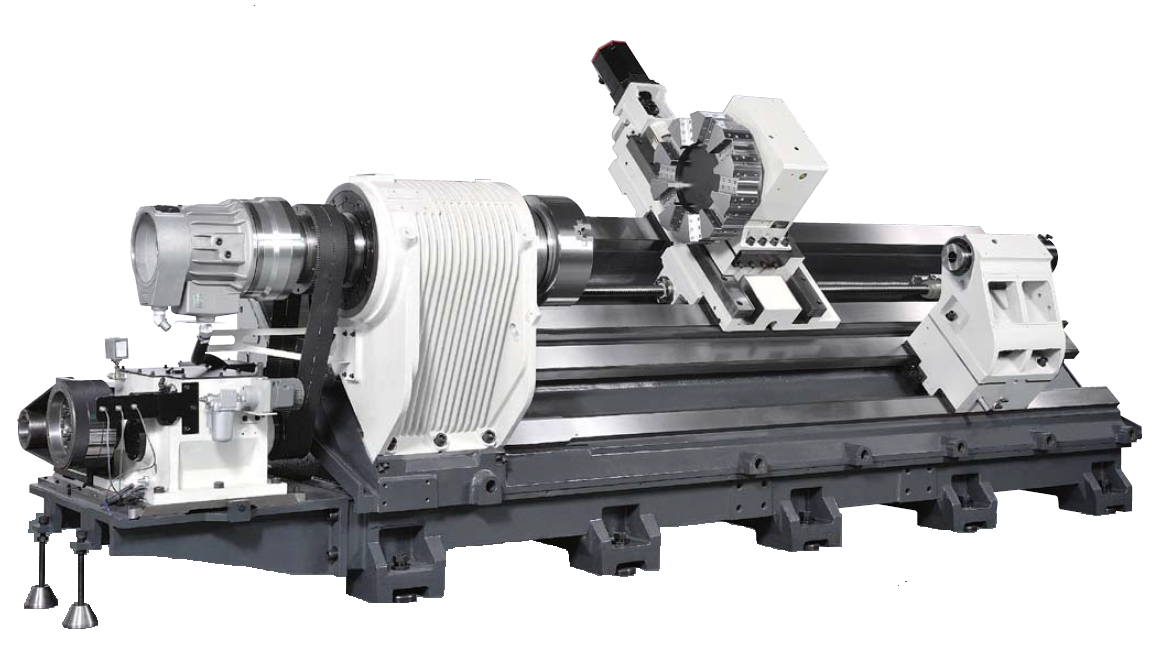

Токарный обрабатывающий горизонтальный центр с ЧПУ FOCUS FBL-300LМС снабжен цельнолитой станиной с низким центром тяжести и углом наклона в 45 градусов. За счёт низкого центра тяжести обеспечивается стабильная термо- и виброустойчивость, а также повышенная точность работ. Оборудование произведено на территории Тайваня.
Максимальный диаметр обрабатываемых станком деталей: 390 мм, максимальная длина обработки: 1514 мм. Частота вращения шпинделя (максимально возможная) составляет 2500 об/мин.

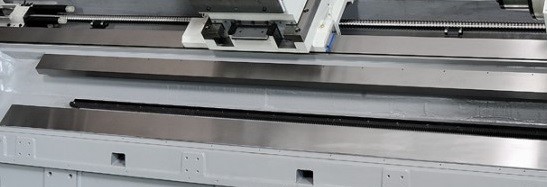

Данная модель оснащена жёсткими коробчатыми направляющими скольжения и 12-ти позиционной силовой приводной револьверной головкой стандарта BMT65 немецкого производства.

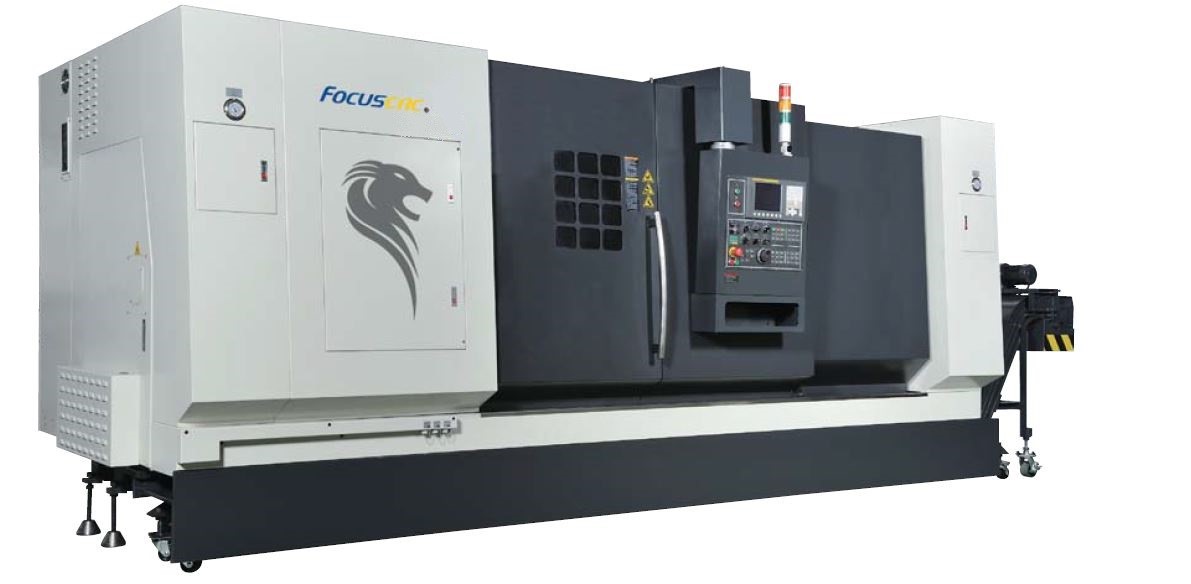

Токарный обрабатывающий центр FOCUS CNC FBL-300LМС
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-300LMC |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
654 |
|
Диаметр обработки |
мм |
390 |
|
|
Расстояние между центрами |
мм |
1708 |
|
|
Максимальная длина обработки |
мм |
1514 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
10 (12*) |
|
Мощность привода шпинделя, постоянная/пиковая (30 мин) |
кВт |
15/18,5 |
|
|
Частота вращения шпинделя |
об/мин |
2500 |
|
|
Торец шпинделя |
ASA |
А2-8 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
88 |
|
|
Максимальный диаметр прутка |
мм |
77 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
290 |
|
Перемещение по оси Z |
мм |
1600 |
|
|
Ускоренное перемещение по оси X |
м/мин |
18 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
18 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Частота вращения инструмента |
об/мин |
4000 |
|
|
Максимальная мощность приводного инструмента |
кВт |
3,7/5,5 |
|
|
Задняя бабка |
Перемещение |
мм |
1510 |
|
Выдвижение пиноли |
мм |
130 |
|
|
Диаметр пиноли |
мм |
90 |
|
|
Конус пиноли |
|
МТ5 |
|
|
Привод пиноли |
|
гидравлический |
|
|
Позиционирование |
|
ручное |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
9000 |
|
|
Габариты станка (ДхШхВ) |
мм |
4700х2000х2000 |
|
