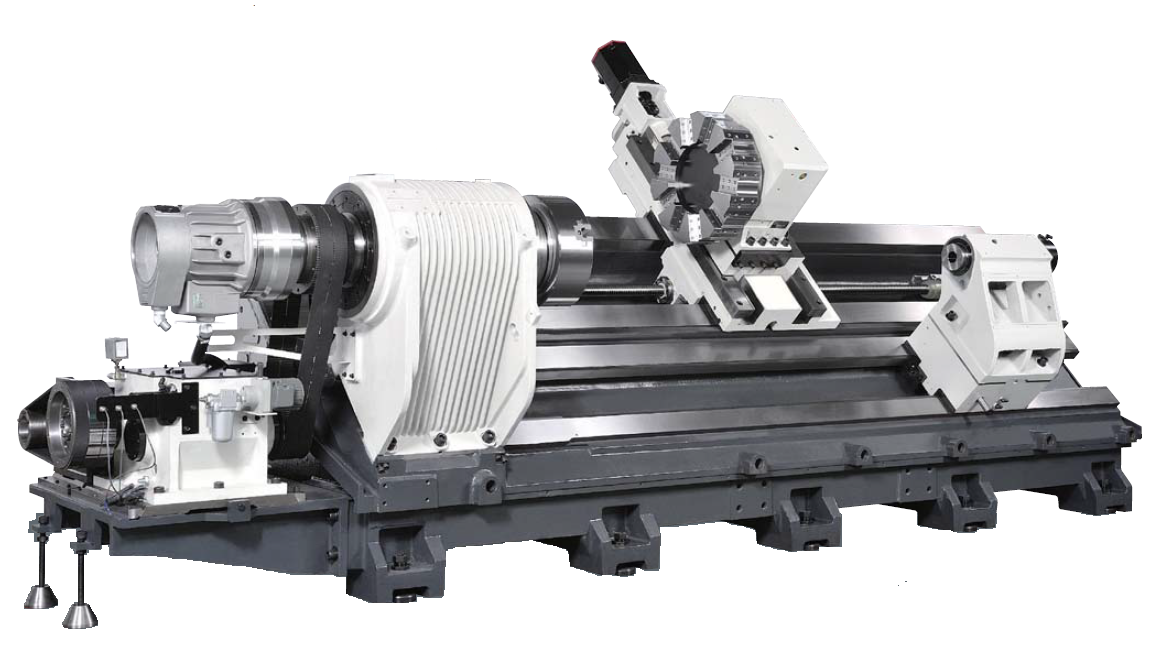

Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-300 снабжён цельнолитой станиной с низким центром тяжести и 45-градусным углом наклона. За счёт низкого центра тяжести обеспечивается высокая термо- и виброустойчивость, а также повышенная точность обработки. Модульная структура шпинделя облегчает работу по сервисному обслуживанию оборудования. В шпинделях станков установлены подшипники японского бренда NSK.
Максимальная частота вращения шпинделя составляет 2500 об/мин.
Максимальный диаметр обрабатываемой детали: 510 мм, максимальная длина

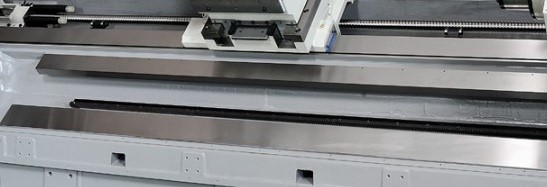

обработки: 594 мм. Станок оснащен жёсткими коробчатыми направляющими скольжения и 10-ти позиционной статичной револьверной головкой. Конструкция головки при смене инструмента обеспечивает надёжную фиксацию.
Токарный станок с ЧПУ FOCUS CNC FBL-300
| Модель | FBL-300 |
Все характеристики
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-300 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
654 |
|
Диаметр обработки |
мм |
510 |
|
|
Расстояние между центрами |
мм |
748 |
|
|
Максимальная длина обработки |
мм |
594 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
10 (12*) |
|
Мощность привода шпинделя, постоянная/пиковая (30 мин) |
кВт |
15/18,5 |
|
|
Частота вращения шпинделя |
об/мин |
2500 |
|
|
Торец шпинделя |
ASA |
А2-8 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
88 |
|
|
Максимальный диаметр прутка |
мм |
77 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
290 |
|
Перемещение по оси Z |
мм |
640 |
|
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
|
Инструментальная система |
Кол-во инструментов |
|
10 (12*) |
|
Размер инструмента для наружного точения |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Задняя бабка |
Перемещение |
мм |
550 |
|
Выдвижение пиноли |
мм |
130 |
|
|
Диаметр пиноли |
мм |
90 |
|
|
Привод пиноли |
|
гидравлический |
|
|
Позиционирование |
|
ручное |
|
|
Конус пиноли |
|
МТ5 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
5800 |
|
|
Габариты станка (ДхШхВ) |
мм |
3500х1950х2000 |
|
