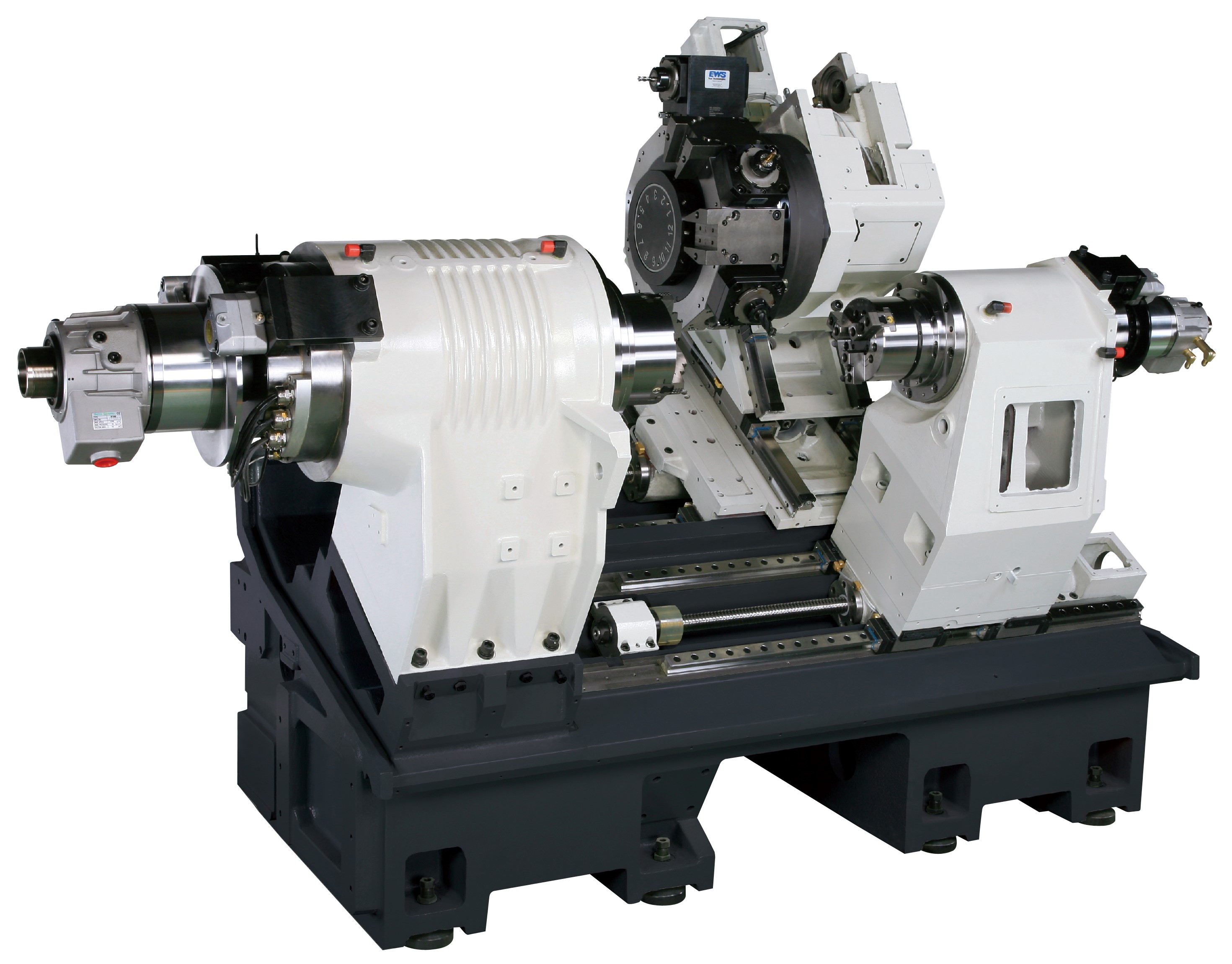

Токарный обрабатывающий горизонтальный центр с ЧПУ FOCUS FBL-250Y снабжён цельнолитой станиной с 45-градусным наклоном и низким центром тяжести. За счёт последнего обеспечивается беспрецедентная термо- и виброустойчивость, а также повышенная точность обработки. Станок произведен и выпущен на территории Тайваня.
Частота вращения шпинделя составляет 4500 об/мин.

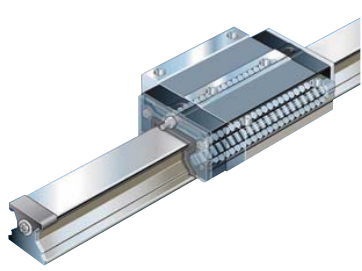

Максимальный диаметр обрабатываемой детали составляет 460 мм, максимальная длина обработки: 558 мм. Станок оснащен 12-ти позиционной приводной револьверной головкой BMT-60, осью Y и жёсткими коробчатыми направляющими скольжения.

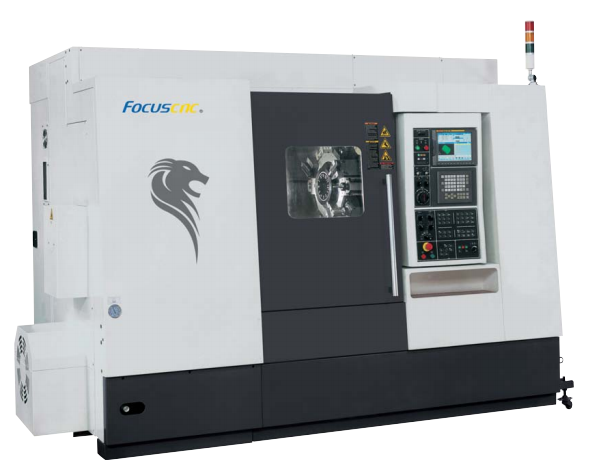

Токарный обрабатывающий центр FOCUS CNC FBL-250Y
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FNL-250Y |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
600 |
|
Диаметр обработки |
мм |
460 |
|
|
Максимальная длина обработки |
мм |
558 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
8 (10*) |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
|
|
Частота вращения шпинделя |
об/мин |
4500 |
|
|
Торец шпинделя |
ASA |
А2-6 |
|
|
Максимальный диаметр прутка |
мм |
65 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
310 |
|
Перемещение по оси Y |
мм |
±55 |
|
|
Перемещение по оси Z |
мм |
620 |
|
|
Перемещение по оси ZВ |
мм |
650 |
|
|
Ускоренное перемещение по оси X |
м/мин |
24 |
|
|
Ускоренное перемещение по оси Y |
м/мин |
20 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
30 |
|
|
Ускоренное перемещение по оси ZB |
м/мин |
20 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Частота вращения инструмента |
об/мин |
4000 |
|
|
Максимальная мощность приводного инструмента |
кВт |
2,7 |
|
|
Время смены инструмента |
сек |
0,2 |
|
|
Мощность сервоприводов |
Оси X / Y |
кВт |
2,7 |
|
Оси Z / ZB |
кВт |
2,7 |
|
|
Задняя бабка |
Перемещение |
мм |
650 |
|
Конус пиноли |
|
МТ4 |
|
|
Прочее |
Необходимое напряжение |
кВА |
40 |
|
Система ЧПУ |
|
Fanuc 0i-TF |
|
|
Масса станка |
кг |
5700 |
|
|
Габариты станка (ДхШхВ) |
мм |
3900х2000х2200 |
|
