Токарный горизонтальный обрабатывающий центр с ЧПУ FOCUS FBL-230MC снабжён цельнолитой станиной с низким центром тяжести и углом наклона 45 градусов. За счёт низкого центра тяжести обеспечивается высокая виброустойчивость и точность обработки. Возникновению вибраций также препятствует большое пятно контакта станины и шпиндельной бабки.
Частота вращения шпинделя составляет 3500 об/мин.

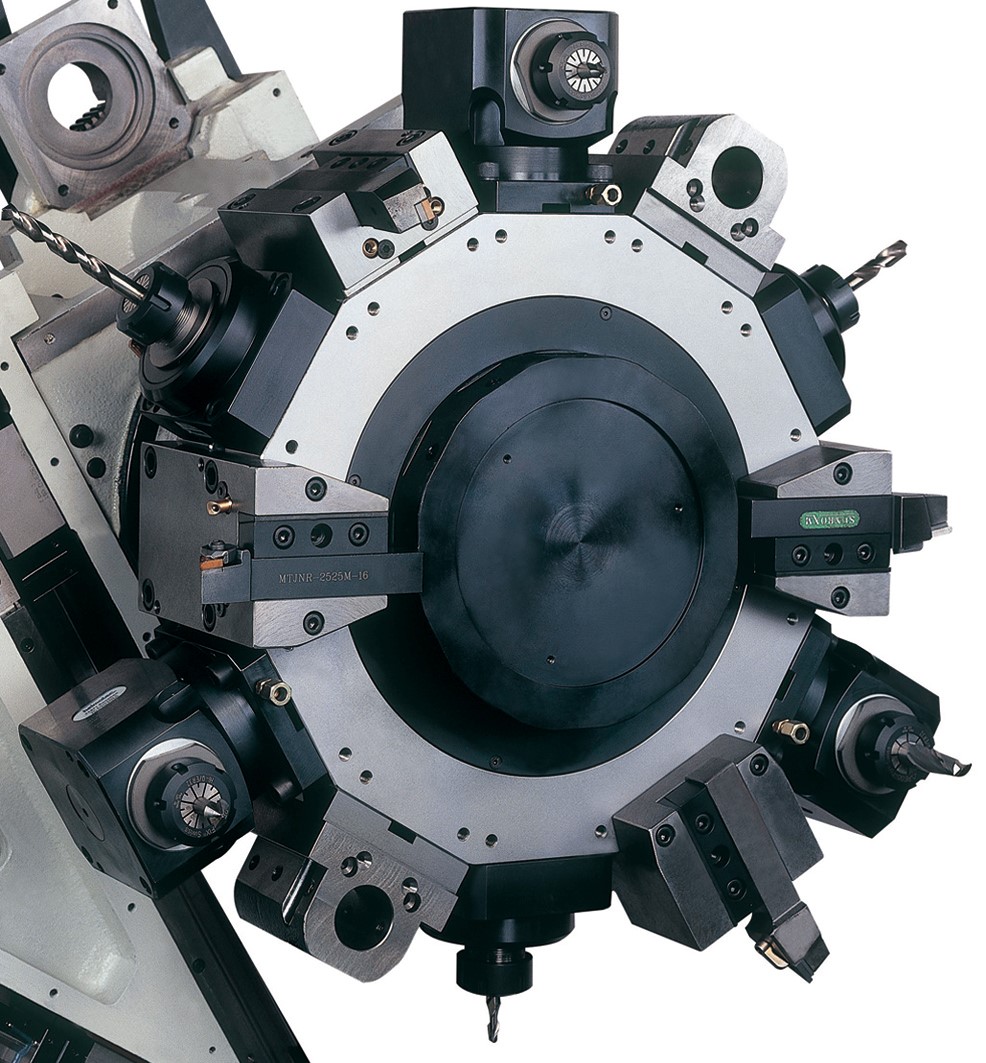

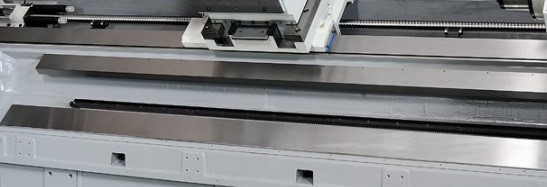

Максимальный диаметр обрабатываемой детали: 270 мм, максимально возможная длина обработки: 322 мм. 12-ти позиционная приводная револьверная головка BMT55 позволяет использовать различные комбинации инструмента. Станок оснащен направляющими скольжения, позволяющими производить силовое точение на низких оборотах.
Токарный обрабатывающий центр FOCUS CNC FBL-230MC
| Модель | FBL-230MC |
Все характеристики
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-230MC |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
550 |
|
Диаметр обработки |
мм |
270 |
|
|
Расстояние между центрами |
мм |
507 |
|
|
Максимальная длина обработки |
мм |
362 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
8 |
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
11/15 |
|
|
Частота вращения шпинделя |
об/мин |
3500 |
|
|
Торец шпинделя |
ASA |
А2-6 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
62 |
|
|
Максимальный диаметр прутка |
мм |
52 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
210 |
|
Перемещение по оси Z |
мм |
450 |
|
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
|
Револьверная головка |
Кол-во инструментов |
|
12 |
|
Размер инструмента для наружного точения |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
32 |
|
|
Частота вращения инструмента |
об/мин |
4500 |
|
|
Максимальная мощность приводного инструмента |
кВт |
3.7/5.5 |
|
|
Задняя бабка |
Перемещение |
мм |
310 |
|
Выдвижение пиноли |
мм |
120 |
|
|
Привод пиноли |
|
гидравлический |
|
|
Диаметр пиноли |
мм |
75 |
|
|
Конус пиноли |
|
МТ4 |
|
|
Позиционирование |
|
Ручное |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
3500 |
|
|
Габариты станка (ДхШхВ) |
мм |
2800х1700х1700 |
|
