Токарный обрабатывающий горизонтальный центр с ЧПУ FOCUS FBL-230 изготовлен на территории Тайваня. Он снабжен цельнолитой станиной с низким центром тяжести и с углом наклона в 45 градусов. За счёт низкого центра тяжести обеспечивается стабильная термо- и виброустойчивость, а также повышенная точность обработки.
Максимальный диаметр обрабатываемой детали: 311 мм, максимальная длина

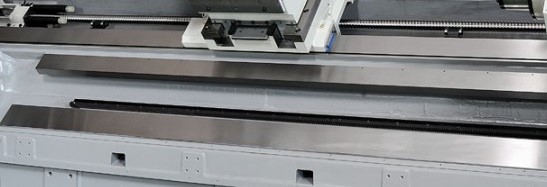

обработки: 405 мм. Станок оснащен 10-ти позиционной статичной револьверной головкой и жёсткими коробчатыми направляющими скольжения.
Максимальная частота вращения шпинделя составляет 3500 об/мин.

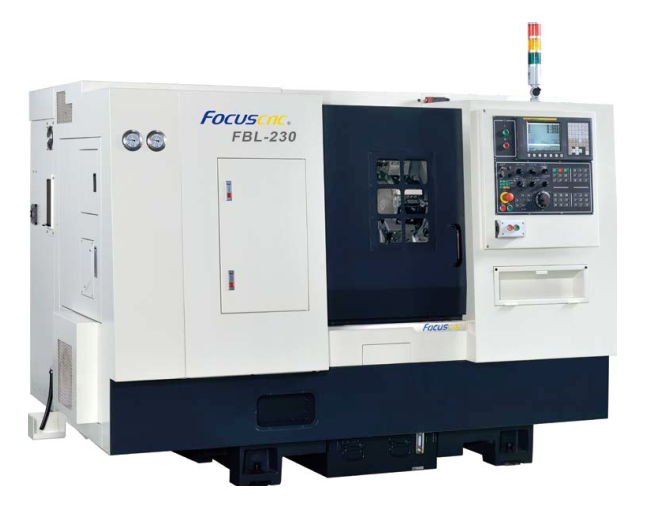

Токарный обрабатывающий центр FOCUS CNC FBL-230
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
FBL-230 |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
550 |
|
Диаметр обработки |
мм |
311 |
|
|
Расстояние между центрами |
мм |
507 |
|
|
Максимальная длина обработки |
мм |
443 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
дюйм |
8 |
|
Мощность привода шпинделя, постоянная/пиковая (30 мин) |
кВт |
11/15 |
|
|
Частота вращения шпинделя |
об/мин |
3500 |
|
|
Торец шпинделя |
ASA |
А2-6 |
|
|
Диаметр осевого отверстия шпинделя |
мм |
62 |
|
|
Максимальный диаметр прутка |
мм |
52 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
210 |
|
Перемещение по оси Z |
мм |
450 |
|
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
|
Инструментальная система |
Кол-во инструментов |
|
10 (12*) |
|
Размер инструмента для наружного точения |
мм |
25х25 |
|
|
Диаметр расточной оправки |
мм |
40 |
|
|
Задняя бабка |
Перемещение |
мм |
310 |
|
Выдвижение пиноли |
мм |
120 |
|
|
Диаметр пиноли |
мм |
75 |
|
|
Привод пиноли |
|
гидравлический |
|
|
Позиционирование |
|
ручное |
|
|
Конус пиноли |
|
МТ4 |
|
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
Масса станка |
кг |
3500 |
|
|
Габариты станка (ДхШхВ) |
мм |
2800х1700х1700 |
|
