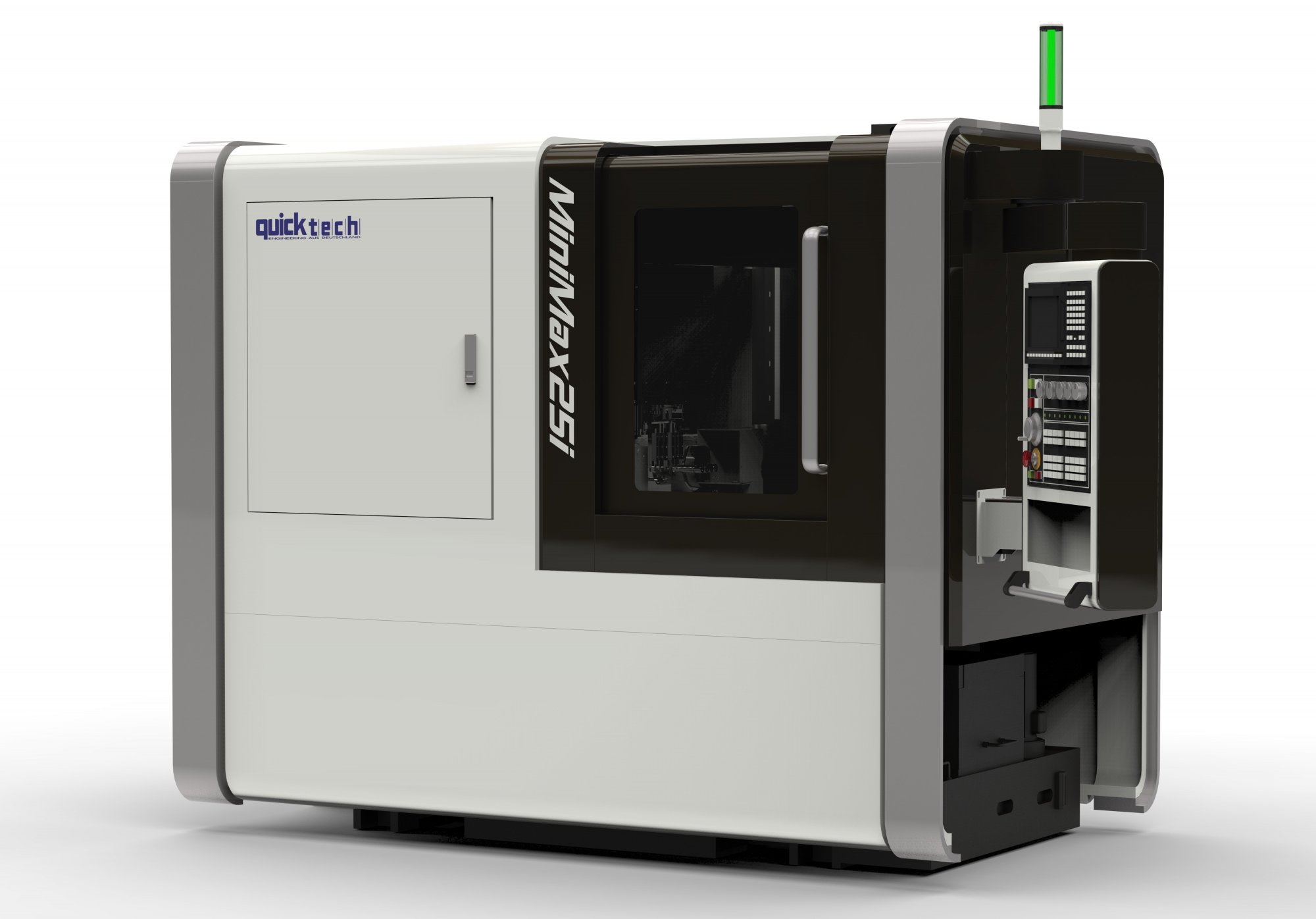

Токарный автомат Quicktech MiniMax25i
Характеристики
|
Тип станка |
MiniMax25i |
Ед.изм. |
|
|
Контроллер Мицубиси |
М80 |
|
|
|
Параметры шпинделя |
Максимальный рабочий диаметр стержня |
25 |
мм |
|
Максимальная длина деталей для экстракции вперёд |
115 |
мм |
|
|
Тип оправки патрона шпинделя |
SR-25R |
|
|
|
Отверстие шпинделя |
27 |
мм |
|
|
Диапазон скоростей шпинделя |
8000 об/мин |
|
|
|
Перемещение |
Ось Х1 |
165 |
мм |
|
Ось Y1 |
205 |
мм |
|
|
Ось Z1 |
165 |
мм |
|
|
Система A.T.C. |
Инструменты обработки внешнего диаметра |
6
|
Шт. |
|
Инструменты обработки внутреннего диаметра |
3 |
Шт. |
|
|
Приводные инструменты |
6 |
Шт. |
|
|
Размер хвостовика инструмента |
12 / 16 |
мм |
|
|
Расточная штанга |
ER16 / стержень 22 |
|
|
|
Мотор Мицубиси |
Шпиндель |
3,7 |
кВт |
|
Оси X1 / Y1 / Z1 |
1,0 |
кВт |
|
|
Гидравлическая система |
Гидравлический мотор |
1 |
Л.с. |
|
Максимальное давление |
50 |
кг/см2 |
|
|
Ёмкость резервуара |
25 |
л |
|
|
Смазка |
Мотор смазки |
25 |
Вт |
|
Максимальное давление |
15 |
кг/см2 |
|
|
Ёмкость резервуара |
2 |
л |
|
|
Система СОЖ |
Тип мотора СОЖ |
4PUW-1 / 4-200L |
|
|
Ёмкость резервуара СОЖ |
55 |
л |
|
|
Размер станка |
Длина / ширина / высота |
2266 * 1270 * 1865 |
мм |
|
Вес |
2000 кг |
|
|
|
Параметры контршпинделя |
Максимальный рабочий диаметр стержня |
25 |
мм |
|
Максимальная длина выдвижения от торца заднего шпинделя |
30 |
мм |
|
|
Тип оправки патрона |
SR-25R |
|
|
|
Перемещение |
Х2=310 мм / Z2-230 |
мм |
|
|
Отверстие шпинделя |
27 |
Мм |
|
|
Диапазон скоростей шпинделя |
8000 |
об/мин |
|
|
Инструменты обработки внешнего диаметра |
3+4 |
Шт. |
|
|
Расточная штанга |
ER16 / стержень 20 мм |
|
|
|
Мотор |
3,7 |
кВт |
|
|
Приводной инструмент |
Количество приводных инструментов |
3 |
Шт. |
|
Скорость |
8000 |
об/мин |
|
|
Размер |
ER16 |
|
|
|
Максимальный диаметр сверления |
8 |
мм |
|
|
Максимальное нарезание резьбы |
М6 |
|
|
|
Мотор |
1,0 |
кВт |
|
|
Ось С |
Точность позиционирования |
0,001 |
° |
