Токарный автомат HCS-25 Greenway с компоновкой швейцарского типа предназначен для изготовления деталей из калиброванного пруткового материала в условиях крупносерийного производства. На станке производят точение канавок, цилиндрических, конических, фасонных, торцовых поверхностей, а также уступов. Система крепления инструмента непосредственно на салазке сокращает время на его смену. Благодаря опционально устанавливаемой оси С, оси Y и приводному инструменту, на этом станке возможно производить операции сверления, фрезерования, нарезания резьбы метчиком и гравирования.
Оборудование оснащено рядом программ, позволяющих обрабатывать самые различные типы деталей. После отладки инструмента и установки заготовки оператором, станок может выполнять всю работу в автономном режиме с минимальным вмешательством человека в процесс изготовления и обработки деталей.

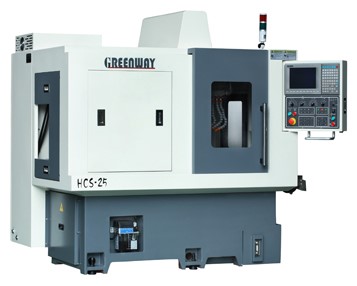

Токарный автомат с ЧПУ модели GREENWAY HCS-25
| Макс. диаметр обрабатываемой детали, мм | 25 |
| Диаметр отверстия в шпинделе, мм | 28 |
| Количество шпинделей | 1 |
| Приводной инструмент | Да |
| Тип направляющих | Качения |
Все характеристики
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед. изм. |
Характеристика |
|
Макс. диаметр обработки |
мм |
Ø25 |
|
Диаметр отверстия в шпинделе |
мм |
Ø28 |
|
Частота вращения шпинделя |
об/мин |
6000 |
|
Мощность двигателя главного шпинделя |
кВт |
3,75 |
|
Перемещение по оси X |
мм |
150 |
|
Перемещение по оси Y |
мм |
420 |
|
Перемещение по оси Z с направляющей втулкой |
мм |
310 |
|
Перемещение по оси Z без направляющей втулки |
мм |
180 |
|
Ускоренное перемещение по осям X/Y/Z |
м/мин |
25 |
|
Мощность двигателей осей X/Y/Z |
кВт |
1.0 |
|
Количество позиций инструмента для наружной обработки |
шт |
6 |
|
Размер инструмента для наружной обработки |
мм |
16х16 |
|
Количество позиций для расточного инструмента |
шт |
5 |
|
Размер расточного инструмента |
мм |
Ø 20 |
|
Мощность приводного радиального инструмента |
кВт |
2 |
|
Макс. частота вращения приводного инструмента |
об/мин |
5000 |
|
Количество позиций радиального приводного инструмента |
шт |
4 |
|
Размер радиального приводного инструмента (oпц) |
мм |
ER16 |
|
Мощность приводного осевого инструмента (oпц) |
кВт |
2 |
|
Количество позиций осевого приводного инструмента (oпц) |
шт |
3 |
|
Размер осевого приводного инструмента |
мм |
ER20 |
|
|
|
|
|
Вес |
кг |
2400 |
|
Габариты (Длина x Ширина x Высота) |
мм |
2100×1580×2000 |
|
Система ЧПУ |
|
Syntec 11TB |
Комплектация
Блок с 3-мя приводными инструментами с цангами ER20 для работы с главным шпинделем в осевом направлении
|
Система ЧПУ Syntec 11TB Controller, 15” TFT LCD Monitor |
|
Цанговый патрон Citizen 25 |
|
Встроенный привод шпинделя |
|
Направляющая втулка |
|
Улавливатель деталей и конвейер |
|
Охлаждение масла шпинделя |
|
Блок инструмента для расточного инструмента (5 позиций, Ø20 мм) |
|
Втулки переходные для инструмента (Ø6,8,10,12,16 / Ø20) |
|
Блок токарных инструментов на 6 позиций (сечение державки 16х16 ) |
|
Блок радиального приводного инструмента на 4 позиции (ER16) |
|
Улавливатель деталей с конвейером |
|
Ось С |
|
Освещение рабочей зоны |
|
Система подачи СОЖ |
|
Поддон для стружки |
|
Кондиционер для электрошкафа |
|
Набор инструментов для обслуживания станка |
|
Трансформатор |
|
Автоматическая система смазки |
|
Трансформатор |
|
Выравнивающие опоры |
|
Руководство по программированию и обслуживанию станка на русском языке |
Опции
Блок с 3-мя приводными инструментами с цангами ER20 для работы с главным шпинделем в осевом направлении
Гидродинамический барфидер VITO 26
Стабилизатор напряжения
Конвейер для удаления стружки
Маслоотделитель
Сборщик масляного тумана
Подготовка подачи СОЖ через инструмент для сверления на главном шпинделе
Гидродинамический барфидер VITO 26
Стабилизатор напряжения
Конвейер для удаления стружки
Маслоотделитель
Сборщик масляного тумана
Подготовка подачи СОЖ через инструмент для сверления на главном шпинделе
