Универсальный заточной станок TOP-WORK M-40
Ширина стола, мм: 135
Перемещение по осям X/Y/Z, мм: 400/250/250
Мощность шпинделя, кВт: 1,1
Частота вращения шпинделя, об/мин: 6200
Частота вращения шлифовального круга, об/мин: 6200
Межцентровое расстояние, мм : 700
Вес, кг: 1160
Страна-производитель:
Тайвань

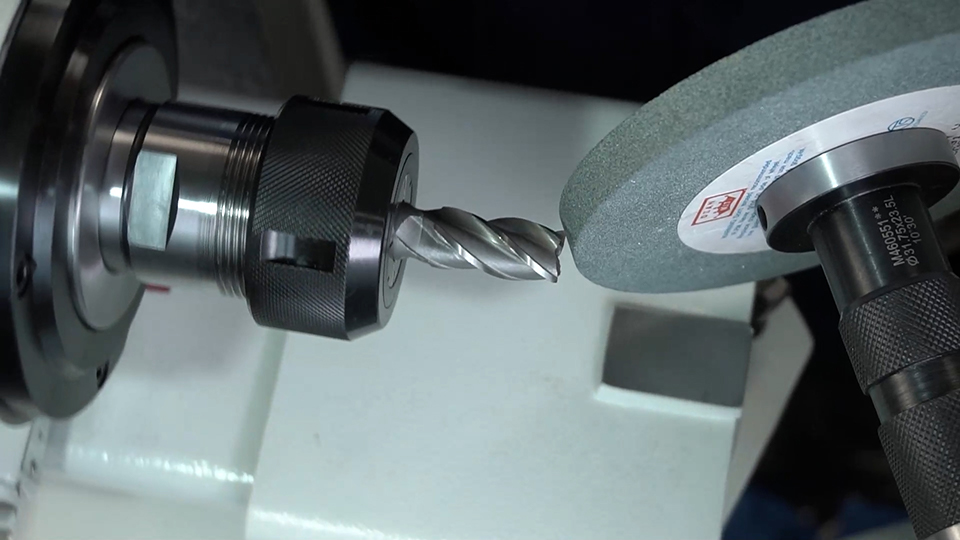

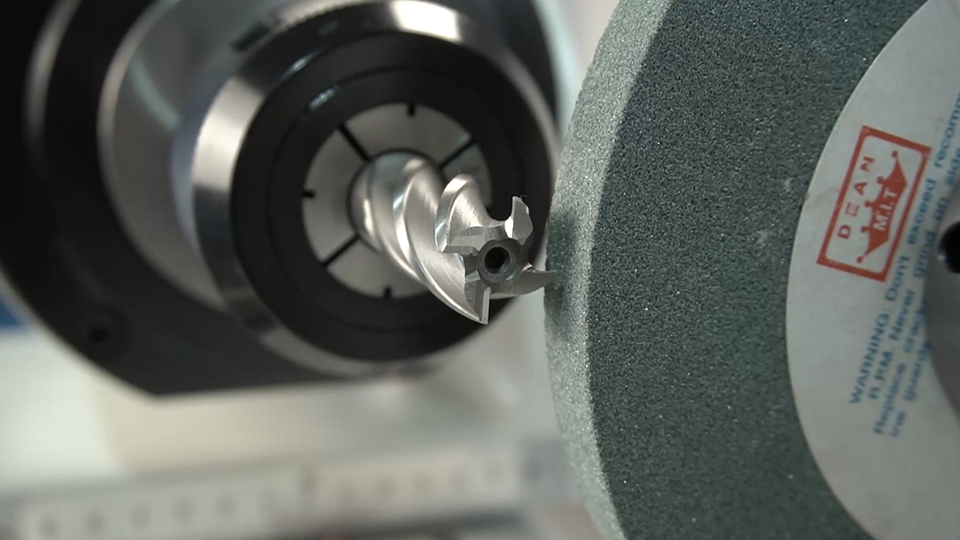

Универсальный заточной станок М-40 предназначен для заточки резцов, фрез и осевого инструмента, а также шлифования небольших деталей.

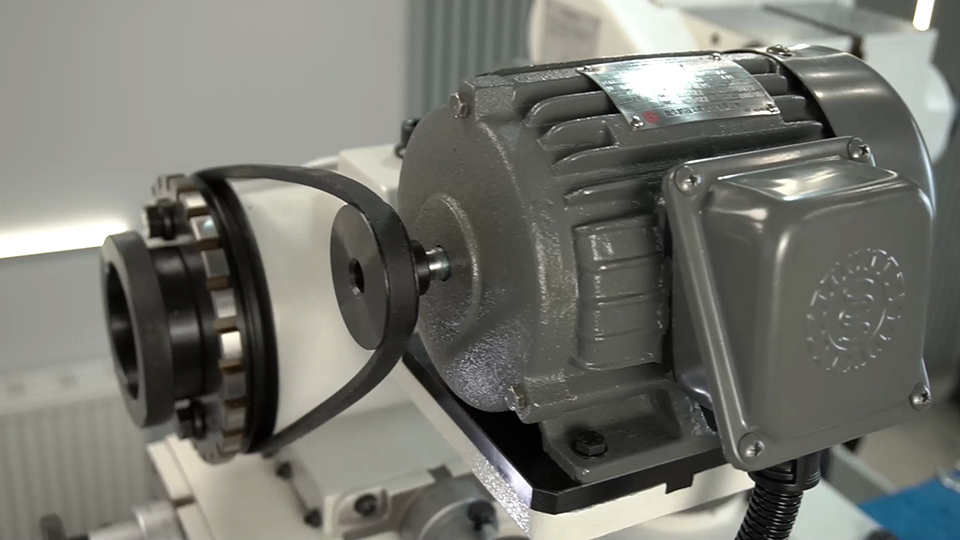

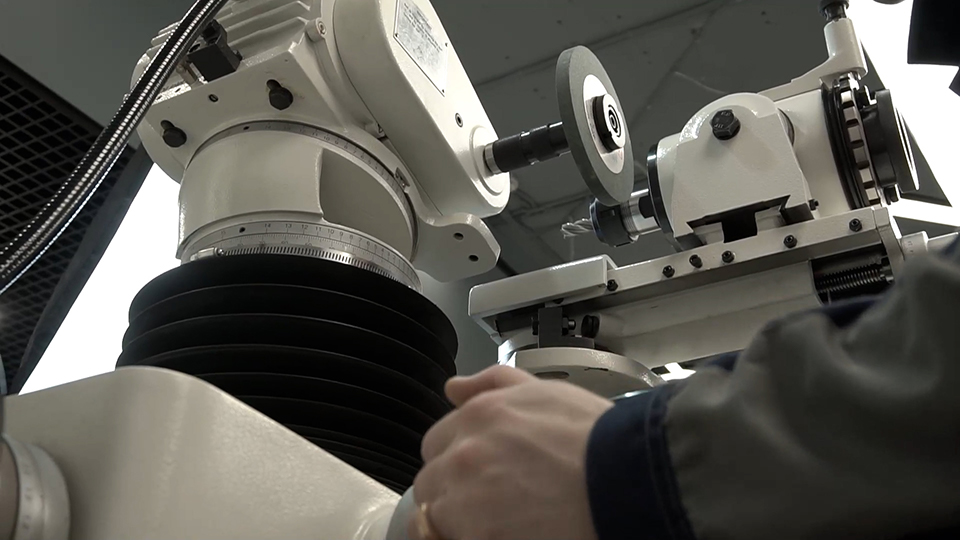

Наклонная шлифовальная бабка:
Шлифовальная бабка может легко наклоняться до ±15º с поворотом на 360º в горизонтальной плоскости. Шлифовальная бабка может шлифовать под любым углом. Две пары радиально-упорных подшипников предназначены для поддержки шпинделя и затягиваются гайками. Внутренняя часть шлифовальной головки смазана специальной смазкой и дальнейшее обслуживание не требуется.

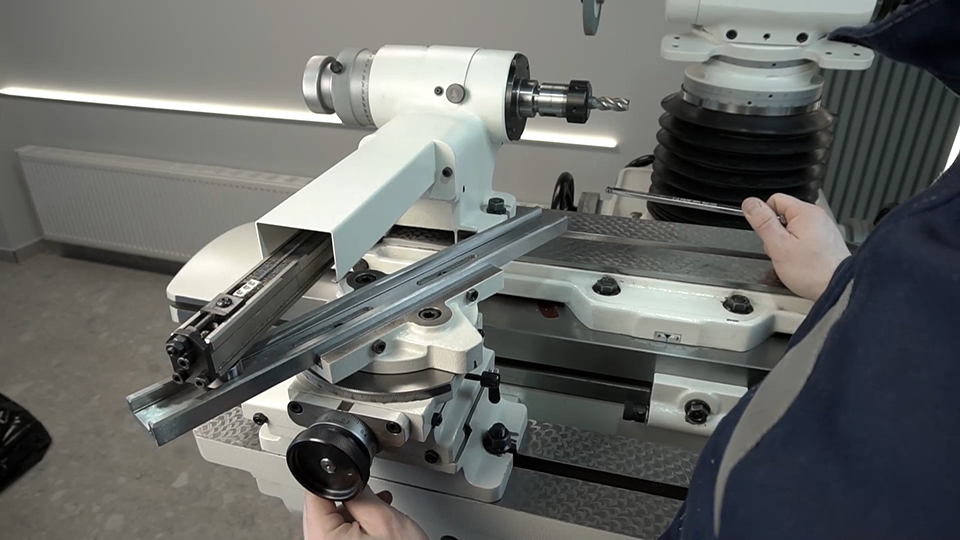

Универсальная рабочая головка:

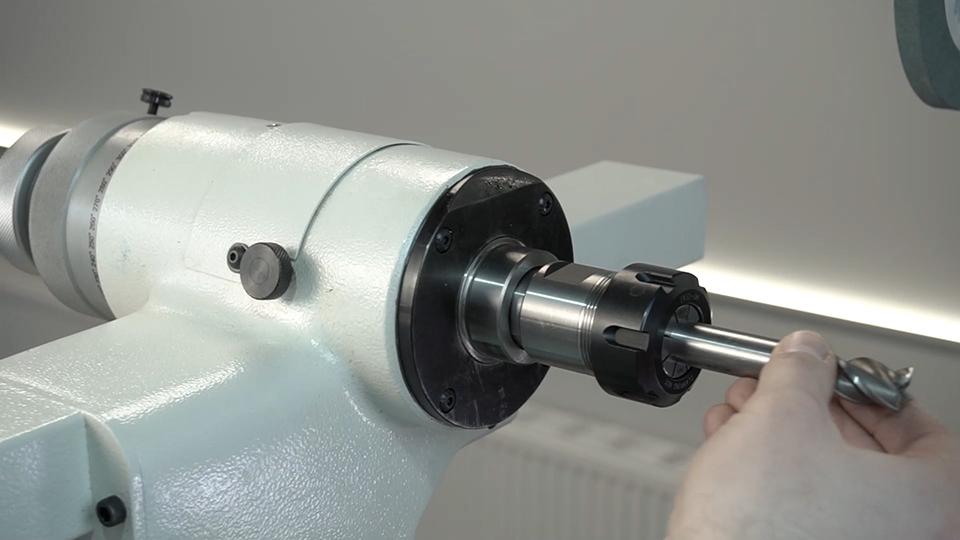

Рабочая головка может вращаться и точно регулироваться под любым углом, в горизонтальном или вертикальном положении. Шпиндель с одной стороны имеет конус NT-50 (BT-50) и с другой стороны MT-5.
Рабочий стол:
Рабочий стол может вращаться на 120º с градуированной шкалой ±60º. В то же время рабочая головка может поворачиваться на 360º, чтобы шлифовать различные режущие инструменты.

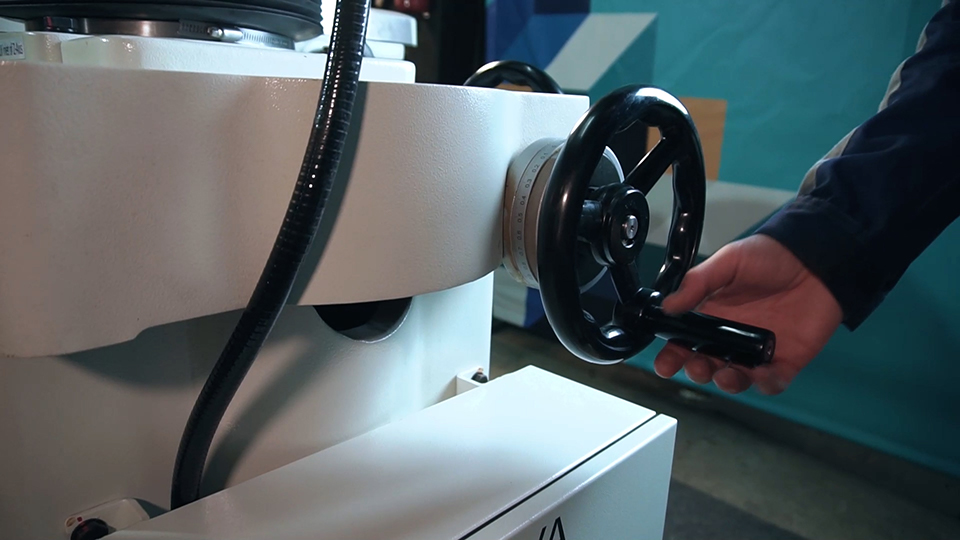

Подачи:
Подача рабочего стола может регулироваться с различной скоростью, как на низкой, так и на высокой скорости.
Рабочий стол имеет рукоятку подачи с обеих сторон; в то время как рукоятка сцепления на правой стороне управляет более низкой скоростью, чтобы увеличить точность.
Задняя бабка:
Два вида задней бабки: одна с фиксацией пиноли болтом, а другая фиксируется давлением пружины. Комбинация задней бабки и рабочей головки очень хорошо работает для стабильного удержания заготовки и достижении наилучшего результата шлифования.
Система смазки:
Станок имеет централизованную систему смазки, которая обеспечивает равномерную подачу смазки в каждый узел. Такая система смазки обеспечивает отличную работу станка, а также продлевает срок службы.

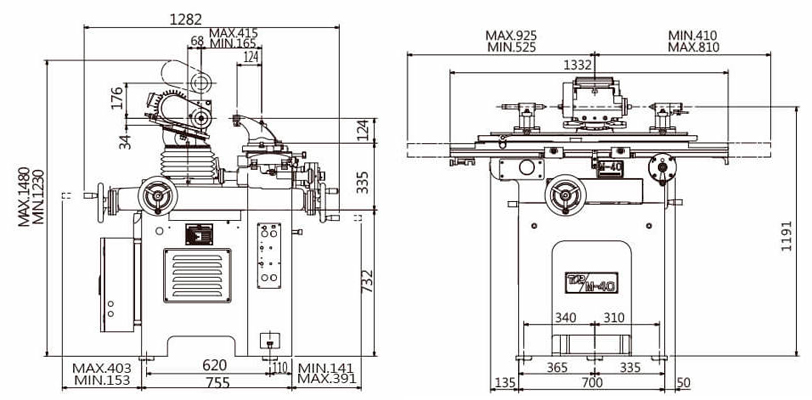

Габаритные размеры станка:
|
Обучающий курс в подарок!
«Универсальный заточной станок Top-Work M-40: обучающий курс» – учебная программа, разработанная специалистами компании «Инкор». Приобретая станок модели M-40, вы получите доступ к материалам курса для самостоятельного освоения работы с основным инструментарием оборудования. |
|
Наименование |
Значение |
Ед.изм. |
|
|
Продольное перемещение стола (ось Х) |
400 |
мм |
|
|
Расстояние между центрами |
700 |
мм |
|
|
Поперечное перемещение суппорта (ось Y) |
250 |
мм |
|
|
Вертикальное перемещение шлифовальной головки (ось Z) |
250 |
мм |
|
|
Расстояние между задней бабкой и рабочей головкой |
580 |
мм |
|
|
Конус рабочей головки |
МК5 |
|
|
|
NT50 (BT 50 Опция) |
|
||
|
Стол |
T-образный паз |
15 |
мм |
|
Размер стола |
135 x 940 |
мм |
|
|
Угол поворота стола |
±60 |
˚ |
|
|
Регулировка стола |
±10 |
˚ |
|
|
Шлифовальная головка |
Скорость шлифовального шпинделя |
2600, 3700, 6200 |
об/мин |
|
Мощность шпинделя |
1,1 |
квт |
|
|
Наклон шлифовальной головки |
+15 |
˚ |
|
|
Угол вращения шлифовальной головки |
360 |
˚ |
|
|
Расстояние между центром шпинделя и столом |
Макс. 300 / Мин. 50 |
мм |
|
|
Расстояние между центром шпинделя и Т-образным слотом |
Макс. 415/ Мин. 165 |
мм |
|
|
Прочее |
Д x Ш x В |
1735 x 1550 x 1480 |
мм |
|
Вес |
1160 |
кг |
|
|

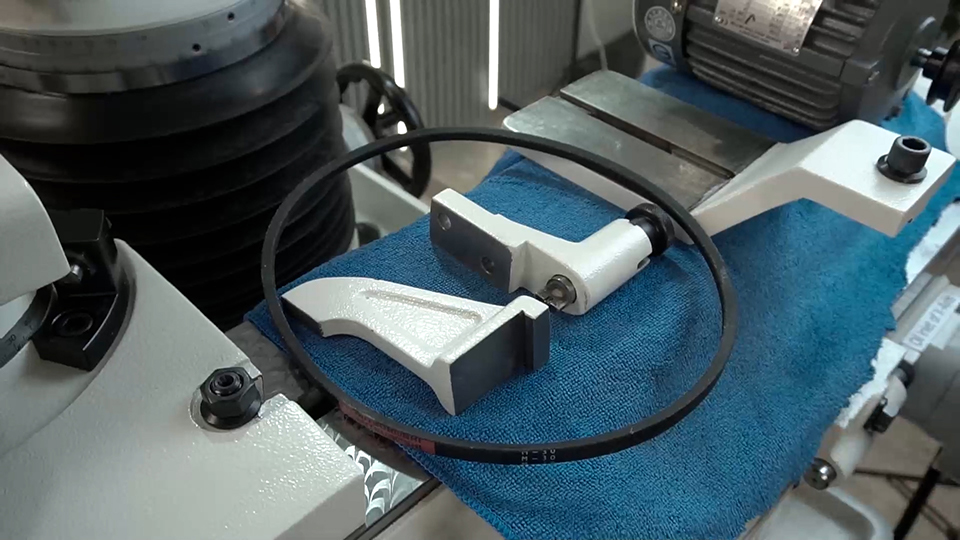

Комплектация |
|||
| 1 | Установочные опоры | 16 | 4” удлиненная оправка для шлифовального круга (Ø31,75 мм) |
| 2 | Рабочая головка | 17 |
Шлифовальный круг (PA 90х38х31,75 мм) |
| 3 |
Задняя бабка (правая) |
18 | Шлифовальный круг (GC 125х38х31,75 мм) |
| 4 | Центроискатель | 19 |
Шлифовальный круг (WA 150х13х31,75 мм) |
| 5 | Выталкиватель | 20 |
Шлифовальный круг (GC 150х13х31,75 мм) |
| 6 | Центр для шпинделя рабочей головки MT5 |
21 |
Шлифовальный круг (WA 150х19х31,75 мм) |
| 7 | Держатель алмазного карандаша с алмазным карандашом | 22 |
Затяжной болт для рабочей головки |
| 8 | Комплект шайб для шлифовального круга | 23 |
Ключ для шлифовального круга |
| 9 | Защитный кожух шлифовального круга Ø90 | 24 |
Цанговый ключ |
| 10 | Защитный кожух шлифовального круга Ø110 | 25 |
Фиксатор для съёма шлифовального круга |
| 11 | Защитный кожух шлифовального круга Ø125 | 26 |
Гаечный ключ (17-19 мм) |
| 12 | Защитный кожух шлифовального круга Ø150 | 27 |
Гаечный ключ (19 мм) |
| 13 |
Держатель защитного кожуха шлифовального круга (короткий) |
28 |
Гаечный ключ (24 мм) |
| 14 |
Держатель защитного кожуха шлифовального круга (длинный) |
29 |
Ящик с инструментами |
| 15 | Фланец шлифовального круга – 2 шт. | ||
