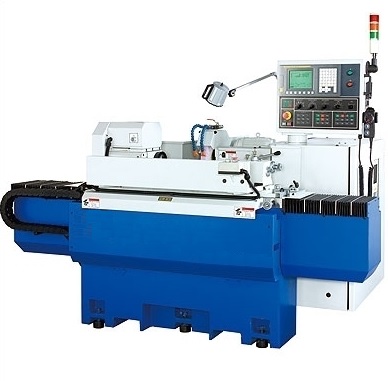

Шлифовальный станок A-TEC AG18P-40СNC
Межцентровое расстояние 400мм
Размер шлиф.круга Ø405х25-38хØ127мм
Частота вращения шлиф. круга 1800об/мин
Шлифовальный станок обладает высокими характеристиками точности, производительности, стабильности, долговечности, удобства в работе и требует минимального обслуживания.
Коробчатая ребристая структура станины отлита из сплава Mehanite, обеспечивая отличную жесткость.
Системы гидравлики, охлаждения и смазки отделены от станка, чтобы устранить вибрацию и рассеять тепло.
Бабка изделия жесткой конструкции контролируется электронно, имея возможность вариации скорости шпинделя. Двойное масляное уплотнение и крышка предотвращают протечку СОЖ в головку.
Опционально возможна установка гидравлической задней бабки с ножной педалью для удобства загрузки и выгрузки деталей.
Одна V-образная и одна плоская шабреные направляющие с покрытием Turcite соединены с автоматической системой смазки и микрошаговым двигателем. Плавное движение шлифовальной бабки обеспечивает долгий срок эксплуатации направляющих и высокую точность позиционирования и повторяемости.
Жесткий стол с коробчатой структурой перемещается по масляной подушке без контакта металлических поверхностей.
Направляющие скольжения, ходовые винты непрерывно смазываются автоматической системой смазки для увеличения срока эксплуатации и сохранения максимальной точности.
Шарнирное, откидное устройство внутреннего шлифования (опция) откидывается в рабочее положение просто и быстро. Запатентованное фиксирующее устройство увеличивает срок службы, т.к. предотвращает устройство внутренней обработки от вибрации.
|
Наименование |
Ед. изм. |
AG18P-40СNC |
|
Основные параметры |
|
|
|
Расстояние между центрами |
мм |
400 |
|
Максимальный диаметр заготовки |
мм |
180 |
|
Максимальный диаметр шлифовки |
мм |
150 |
|
Максимальный вес заготовки |
кг |
20 |
|
Шлифовальный круг |
|
|
|
Размер шлифовального круга |
мм |
Ø405х25-38хØ127 |
|
Скорость вращения круга |
об/мин |
1800 |
|
Максимальная окружная скорость |
м/сек |
33 |
|
Шлифовальная бабка |
|
|
|
Угол между продольными и поперечными направляющими |
° |
90 |
|
Ускоренная подача |
м/мин |
8 |
|
Минимальное приращение подачи |
мм |
0,001 |
|
Перемещение при врезной подаче |
мм |
160 |
|
Передняя бабка |
|
|
|
Конус центра |
|
МТ3 |
|
Частота вращения шпинделя |
об/мин |
50~500 |
|
Задняя бабка |
|
|
|
Конус центра |
|
МТ3 |
|
Ход пиноли |
мм |
25 |
|
Стол |
|
|
|
Угол поворота |
° |
±7 |
|
Ускоренная подача |
м/мин |
10 |
|
Минимальное приращение подачи |
мм |
0,001 |
|
Двигатели |
|
|
|
Привод шлифовального круга |
кВт |
5,62 |
|
Привод бабки |
кВт |
0,37 |
|
Привод насоса подачи СОЖ |
кВт |
0,01 |
|
Привод насоса гидростанции |
кВт |
0,19 |
|
Привод масляного насоса |
кВт |
0,19 |
|
Привод оси X |
кВт |
1,2 |
|
Привод оси Z |
кВт |
1,2 |
|
Прочее |
|
|
|
Масса нетто |
кг |
2400 |
|
Габариты ДхШхВ |
мм |
3100х3000х1850 |
