Китай
- Гарантия: 24 мес. на излучатель, 12 мес. на станок
- ПНР с технологом. Обучение 16 часов
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
- Склад расходников и ЗИП

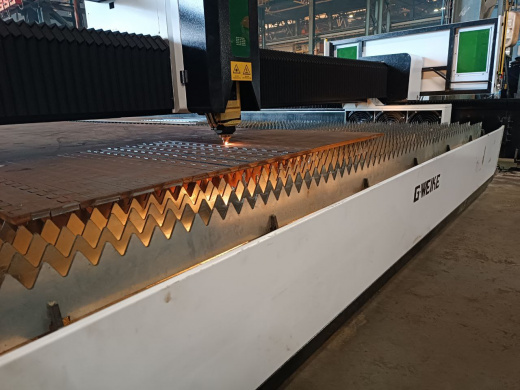

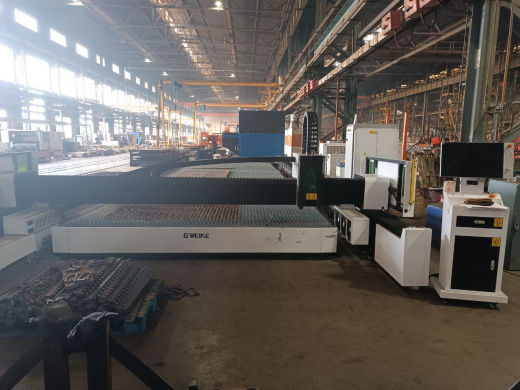

Широкоформатный лазерный станок портального типа для резки листов металла GWeike GKS-SL — это промышленное оборудование, предназначенное для высокоточной резки листового металла больших размеров с помощью мощного лазерного луча. Могут поставляться с кабинетной защитой зоны резки и без, опционально комплектуется поворотной головой.
Ключевые особенности и преимущества:
· Индивидуальный формат. Размер рабочего поля станка – индивидуальный, он разрабатывается под запрос заказчика. Диапазон размеров (ДхШ): от 6000х2500 мм до 24000х3200 мм. Так, максимальная длина лазерного станка может составлять до 24 метров. Конструкция собирается из модульных секций (6 или 8 м), которые можно изготовить самостоятельно по чертежам, представленным производителем GWeike.

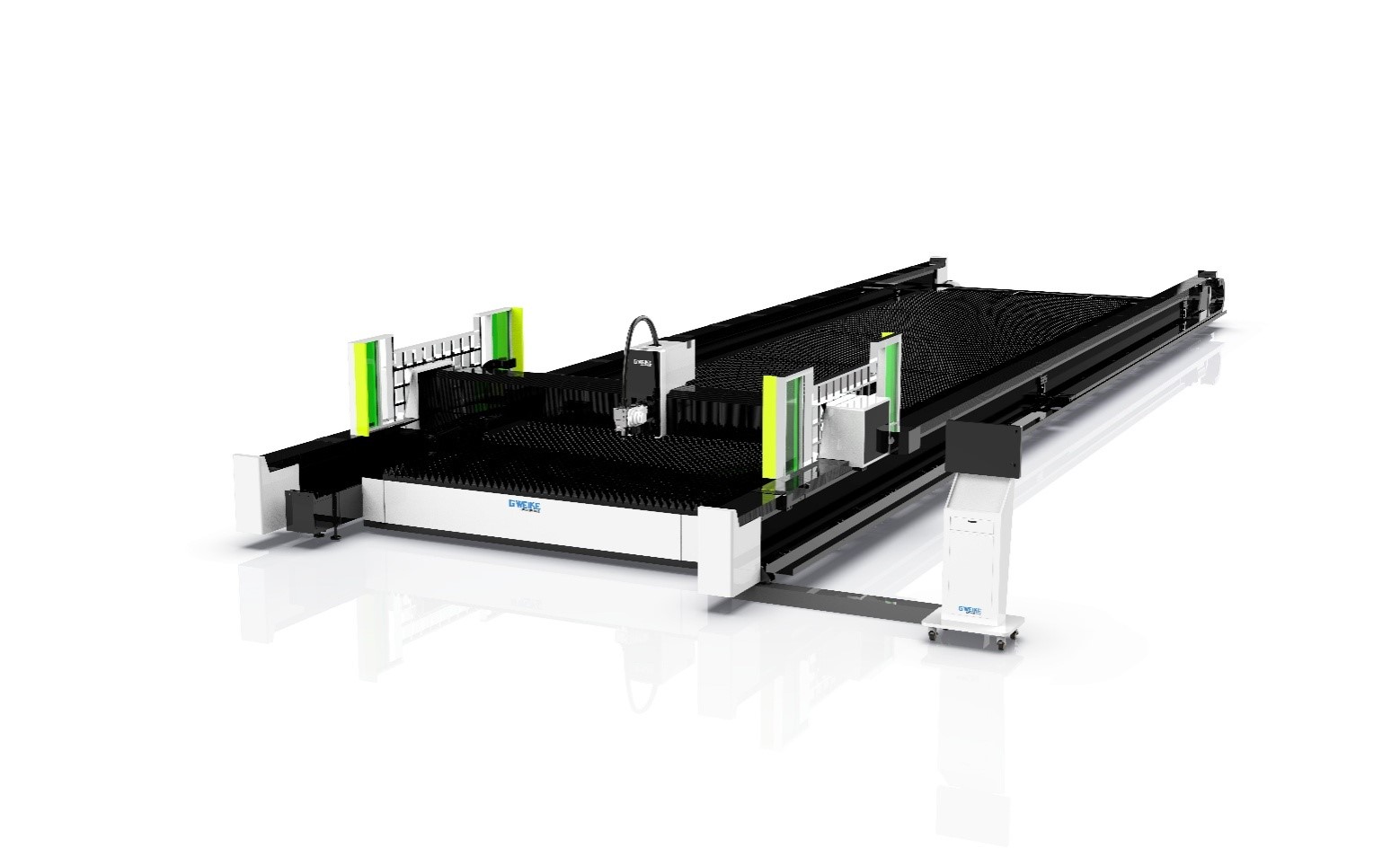

· Портальный тип. Главная отличительная черта – сама конструкция станка. Станина представляет собой не полноценный рабочий стол, а две балки по оси Y с направляющими и косозубой рейкой, которые крепятся к фундаменту. Рабочий стол – это отдельные модульные секции. Портал с режущей головой установлен на балки по оси Y.
· Высокая мощность. Для эффективной лазерной резки больших и толстых листов требуется более мощный лазерный источник, портальные лазерные станки предполагают использование источника от 12 кВт, такая мощность позволяет резать лист металла толщиной до 40-45 мм. Соответственно, чем более толстые металлы обрабатываются, тем более мощные источник устанавливается на станок – 20 кВт, 30 кВт, 40 кВт и более по запросу.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GKS-SL: |
|
|
|
Наименование |
Ед. изм. |
Значение |
|
Размеры рабочего поля: |
|
|
|
Формат обработки (длина х ширина) |
мм |
6000-24000х2500-3200 |
|
Точность позиционирования |
мм |
0,05 |
|
Точность повторного позиционирования |
мм |
0,05 |
| Ход по оси Z |
мм |
290 |
| Нагрузка на стол | кг | 8000-42000 и выше, при мощности ≥40 кВт |
| Вес оборудования (ориентировочный) | кг | 11,4-27,6 |
|
Диапазон автофокуса, не более |
мм |
±50 |
|
Функция мониторинга загрязнения защитных линз, мониторинга давления резки |
|
+ |
|
Функция определения положения листа |
|
+ |
|
Функция защиты головки от столкновения с листом/объезд препятствий |
|
+ |
|
Ширина направляющих Y/X/Z |
мм |
35/25/20 |
|
Класс точности направляющих |
|
Р (прецизионный) |
|
Скорость: |
|
|
|
Максимальная скорость перемещения по осям X, Y |
м/мин |
80 |
|
Максимальное ускорение по осям X, Y |
G |
0,8 |
|
Мощность серводвигателей по оси Y |
Вт |
4400*2 |
|
Мощность серводвигателей по оси X |
Вт |
1300 |
|
Мощность серводвигателей по оси Z |
Вт |
750 |
|
Параметры блока питания: |
|
|
|
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
|
Общий уровень защиты электропитания |
|
IP54 |
|
Программы для создания файлов |
|
Autodesk AutoCad, CorelDraw, SolidWorks, Illustrator |
|
Поддерживаемые расширения файлов |
|
PLT, DXF, CNC, NC, TXT, CHF |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮУЩИХ: |
|
|
Наименование |
Производитель |
|
Источник лазерного излучения |
Raycus/IPG |
|
Чиллер (система активного охлаждения) |
Hanli/Tongfei/S&A (КНР) |
|
Лазерная режущая голова (поворотная - опция) |
BOCI |
|
Cистема ЧПУ (русский язык) |
FSCUT8000 |
|
Высокоточные линейные направляющие |
HIWIN/DTX |
|
Высокоточный дисковый редуктор |
MOTOREDUCER |
|
Серводвигатели |
INOVANCE |
|
Электрокомпоненты |
SCHNEIDER |
|
Косозубая рейка |
YYC/АРЕХ |
|
Пропорциональный клапан |
SMC |
|
Вытяжной вентилятор (мощность 7,5 - 11 кВт) |
В комплекте |
|
Лазерная защита зоны резки |
В комплекте |
|
Система централизованной автоматической подачи смазки |
В комплекте |
| Стабилизатор напряжения |
В комплекте |
| Кабинетная защита |
Опция |
