Китай
- Гарантия: 2 года на станок, 3 года на излучатель
- ПНР с технологом. Обучение 16 часов
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
- Склад расходников и ЗИП

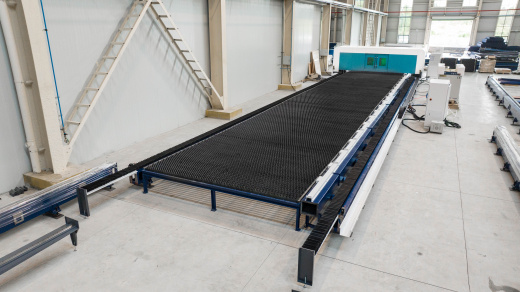

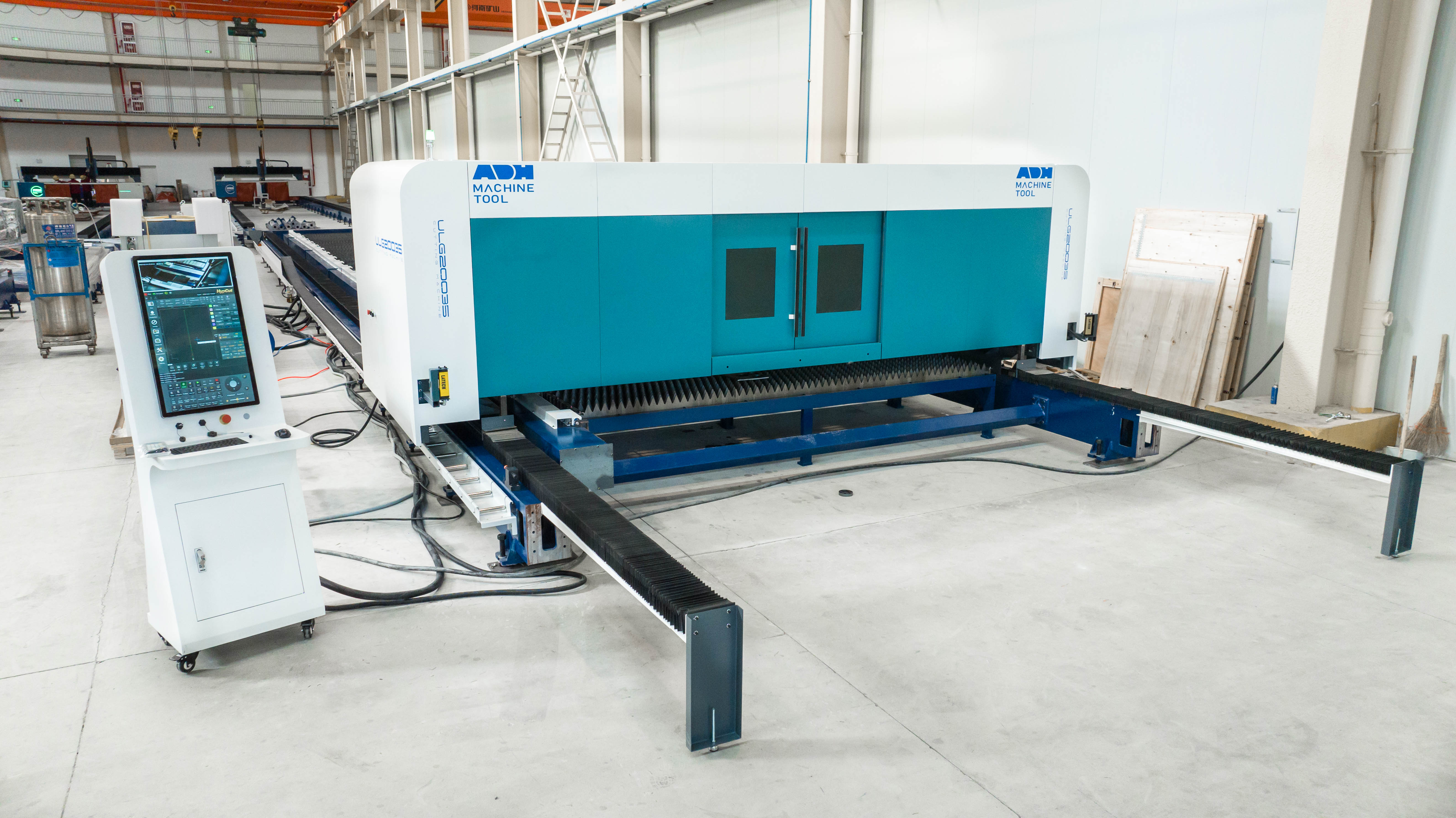

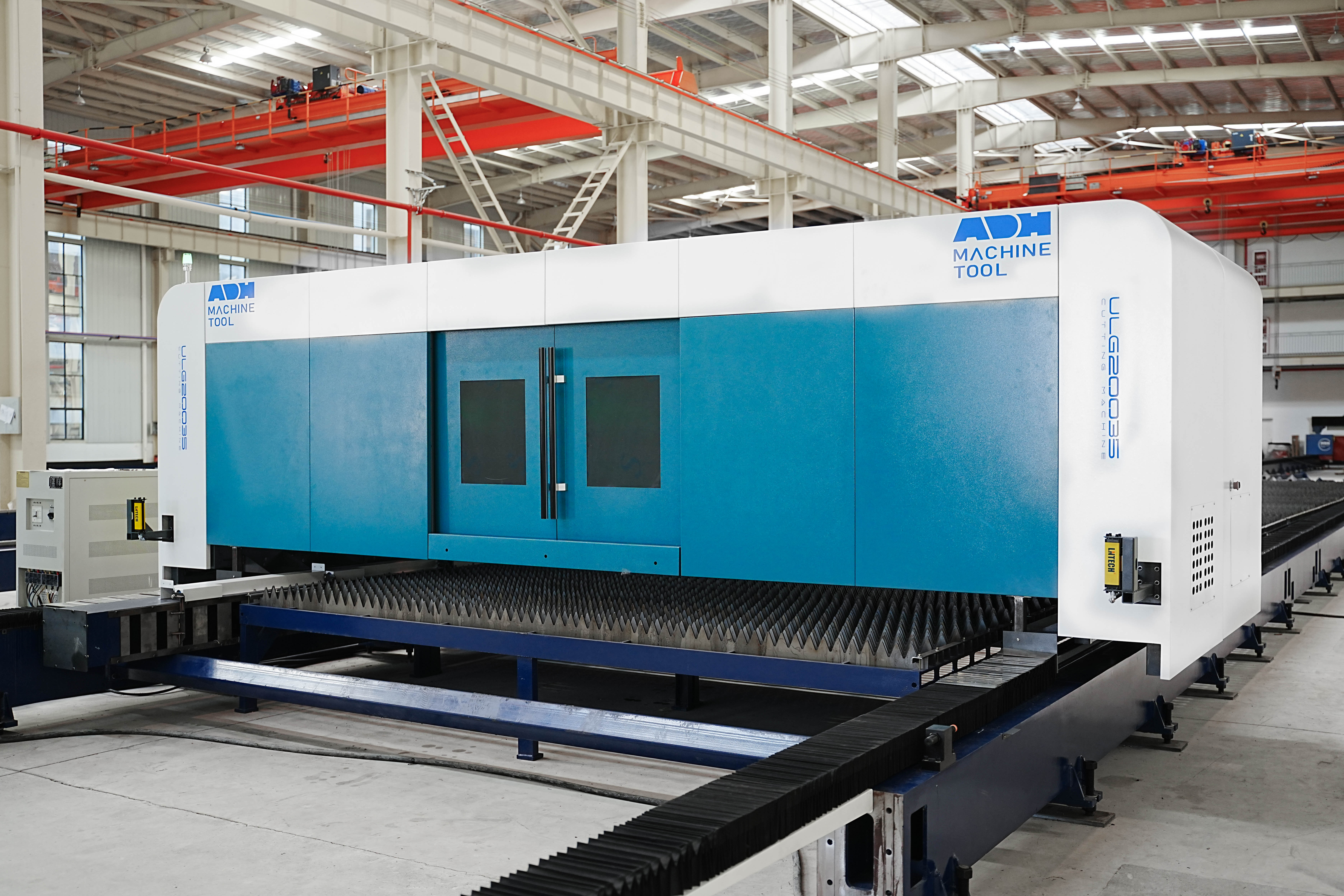

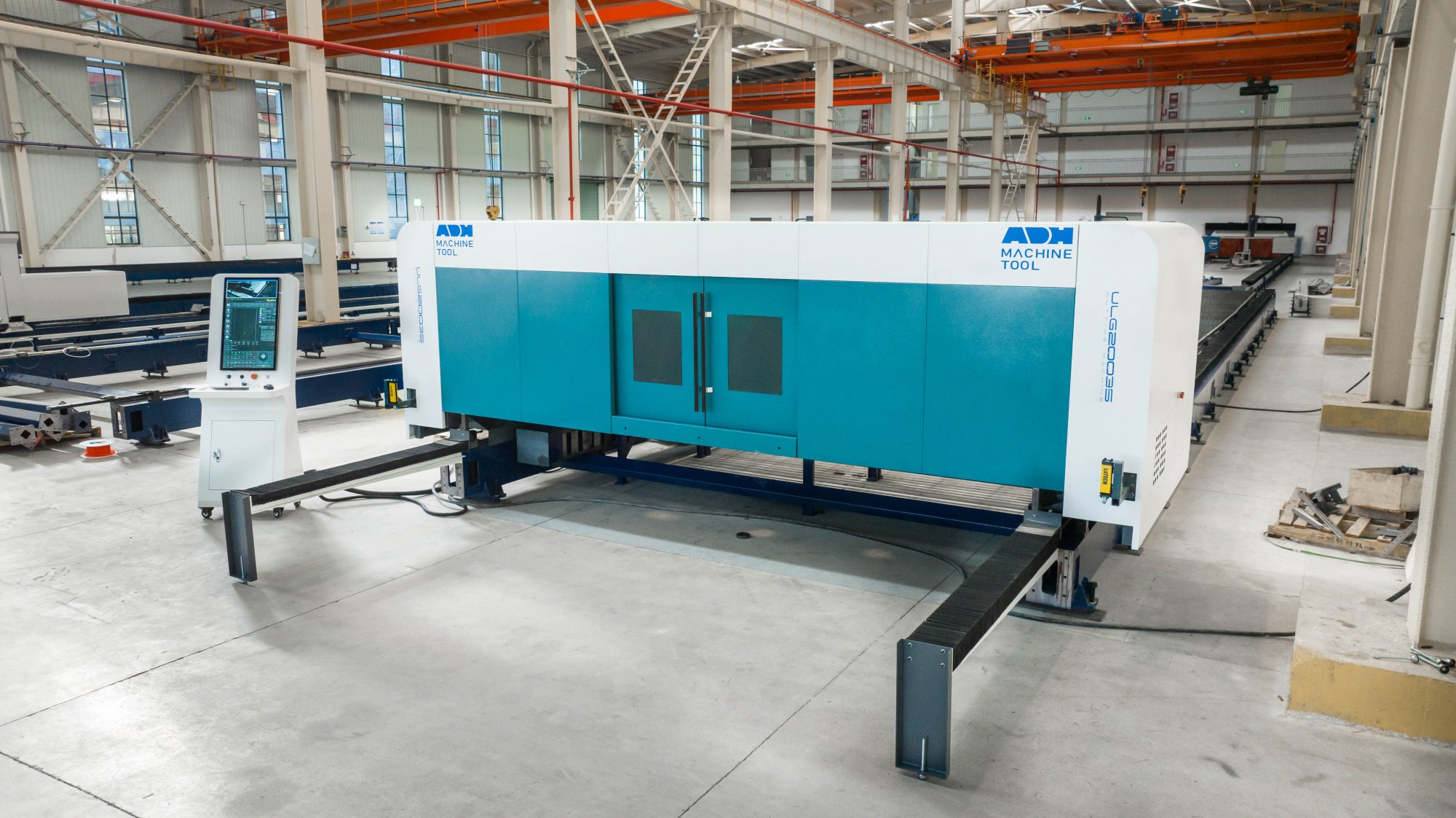

Установка лазерной резки портального типа серии ULG производства компании ADH Machine Tool предназначена для раскроя листового металла больших форматов либо для раскроя сразу нескольких листов.
Оснащена двумя направляющими по оси Y, порталом по оси X и лазерной головой. Опционально может оснащаться поворотной лазерной головой (серия ULGB), защитной кабиной.
Может поставляться без рабочего стола и выкатных поддонов, заказчик может изготовить их самостоятельно, сэкономив при этом на доставке и налогах. Все чертежи для самостоятельного изготовления предоставляются заводом-изготовителем ADH.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
|
|
Наименование |
Ед. изм. |
Значение |
|
Скорость перемещения |
м/мин |
100 |
|
Точность позиционирования по осям X, Y |
мм |
±0,03 |
|
Повторяемость по осям X, Y |
мм |
±0,02 |
|
Ускорение по осям X, Y |
g |
1 |
|
Мощность лазерного излучателя |
кВт |
12-30 |
|
Мощность серводвигателя по оси Х |
кВт |
1,5 |
|
Мощность серводвигателя по оси Y |
кВт |
4,5*2 |
|
Мощность серводвигателя по оси Z |
кВт |
0,75 |
|
Ширина направляющих по осям X/Y |
мм |
25/35 |
|
Класс точности направляющих |
|
P (прецизионный) |
|
Диаметр вытяжного канала |
мм |
350 |
|
Мощность вытяжки |
кВт |
7,5 |
|
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
|

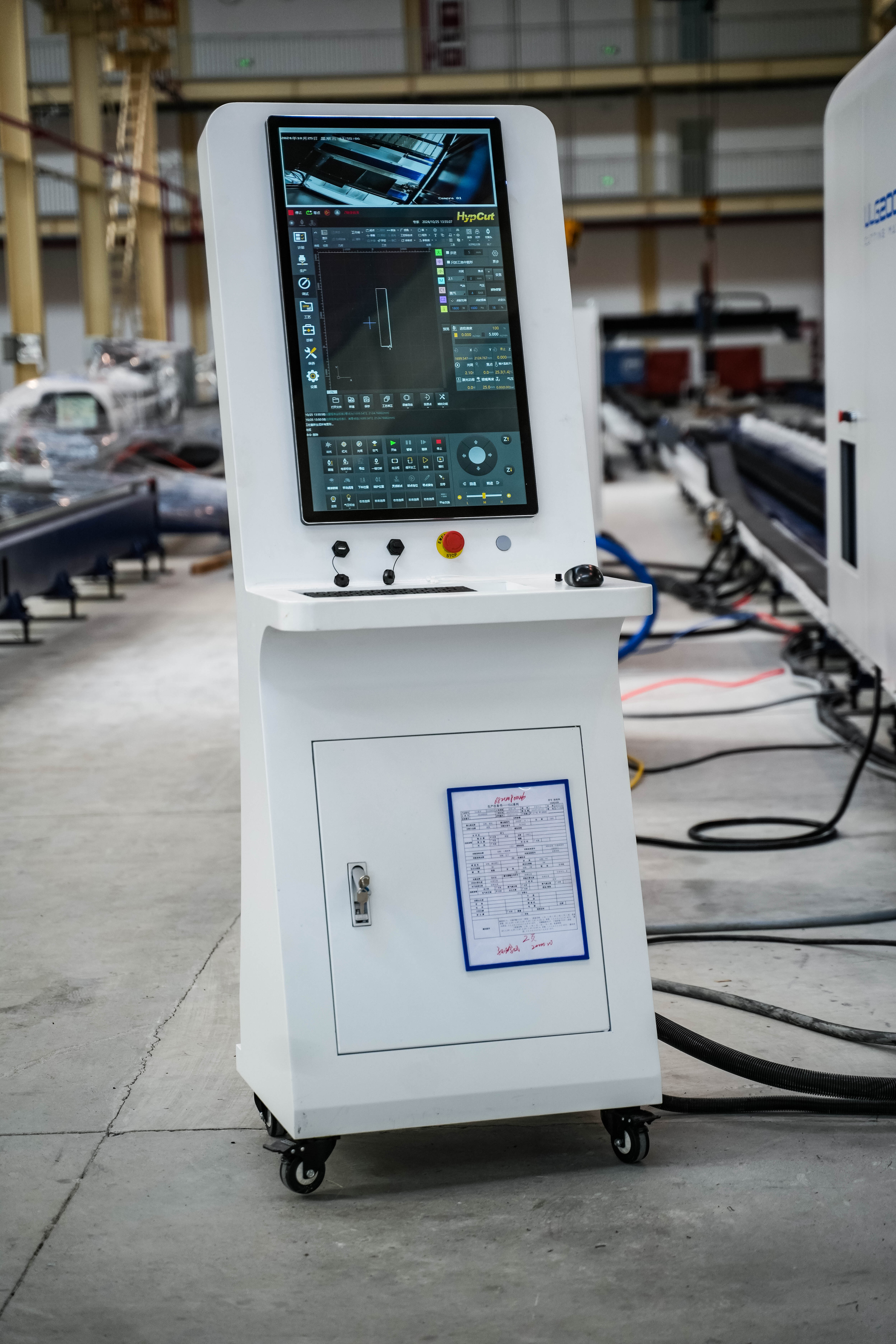

Размер монитора |
дюйм |
32 |
|
Наличие видеокамер на портале |
- |
да |
|
Световое ограждение на портале LNTECH：SNA0620-NPN-Z |
- |
да |
|
Общая потребляемая мощность пиковая (без учета компрессора и ФВУ) |
кВт |
140, рабочая 84 |
|
Тип системы охлаждения |
- |
водяная |
|
Поддерживаемые форматы файлов |
|
PLT, DXF, CNC, NC, TXT, CHF |
|
Рабочая температура |
℃ |
+5…+40 |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮЩИХ: |
|
|
Наименование |
Производитель |
|

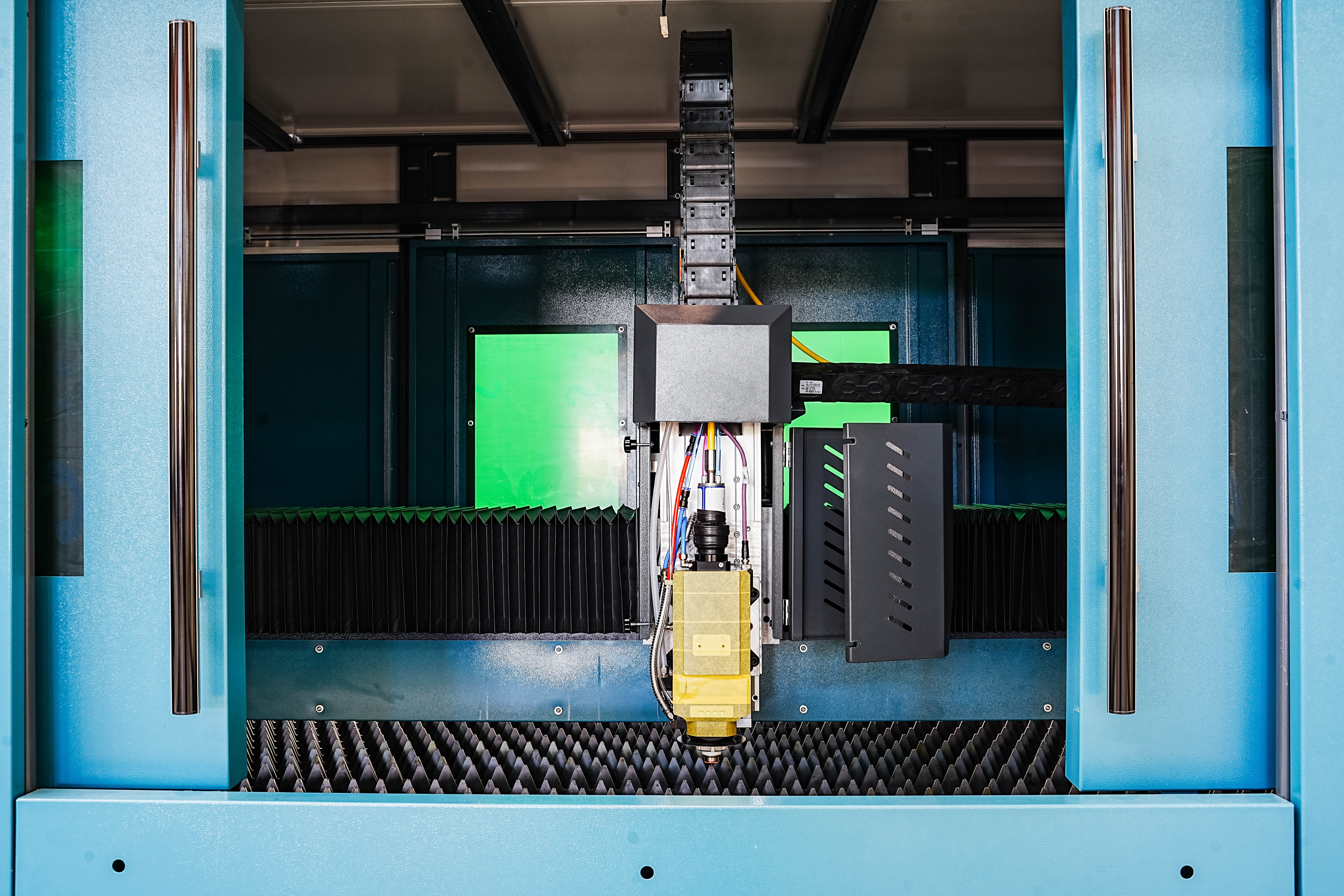

Режущая голова |
BOCI BLT (Китай) |
|
Источник лазерного излучения |
Raycus СЕ (Китай) |
|
Зубчатая рейка |
YYC (Тайвань) |
|
Линейные направляющие |
HIWIN (Тайвань) |
|
Редуктор |
Shimpo (Япония) |
|
Серводвигатель и сервопривод |
Delta (Тайвань) |
|
Контроллер (система ЧПУ) |
FSCUT 9100 (Китай) |
|
Программное обеспечение |
HypCut |
|
Дополнительное программное обеспечение для создания программ раскроя |
CypNest |
|
Пневматические комплектующие |
SMC+Airtac (Япония) |
|
Чиллер (система активного охлаждения) |
Hanli (Китай) |
|
Электрические компоненты |
Schneider (Франция) |
|
Стабилизатор напряжения 150 кВт |
Китай |
