- Гарантия: от 12 месяцев
- Проводим пусконаладочные работы и обеспечиваем постгарантийное обслуживание
- Предоставляем удаленную техподдержку и выезжаем бригадой при экстренной поломке
Все механические, гидравлические и электронные системы спроектированы и протестированы инженерами-электриками и инженерами-механиками CHAOLI. Только после длительных испытаний под нагрузками машины допускаются к серийному производству.

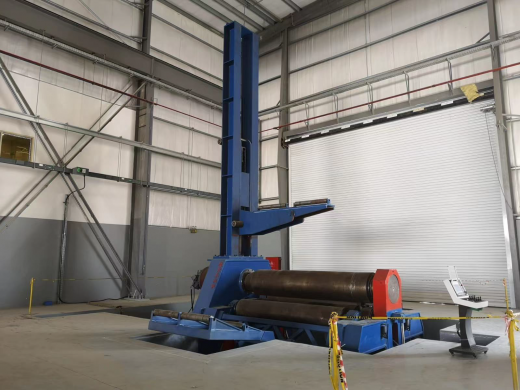

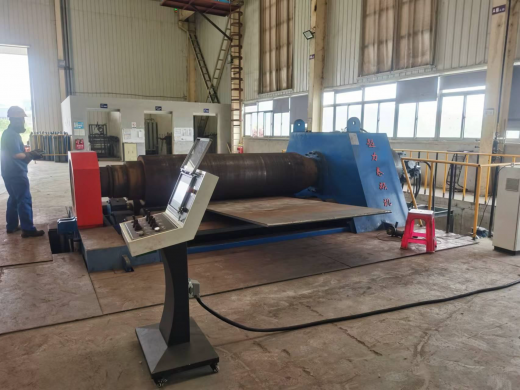

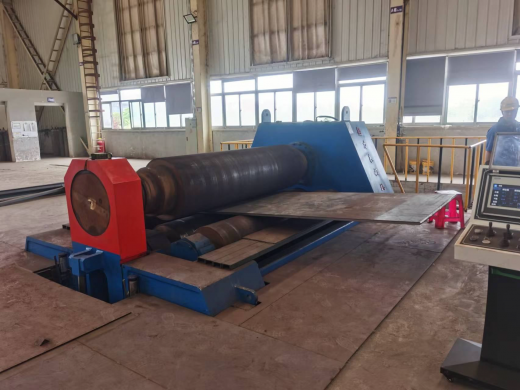

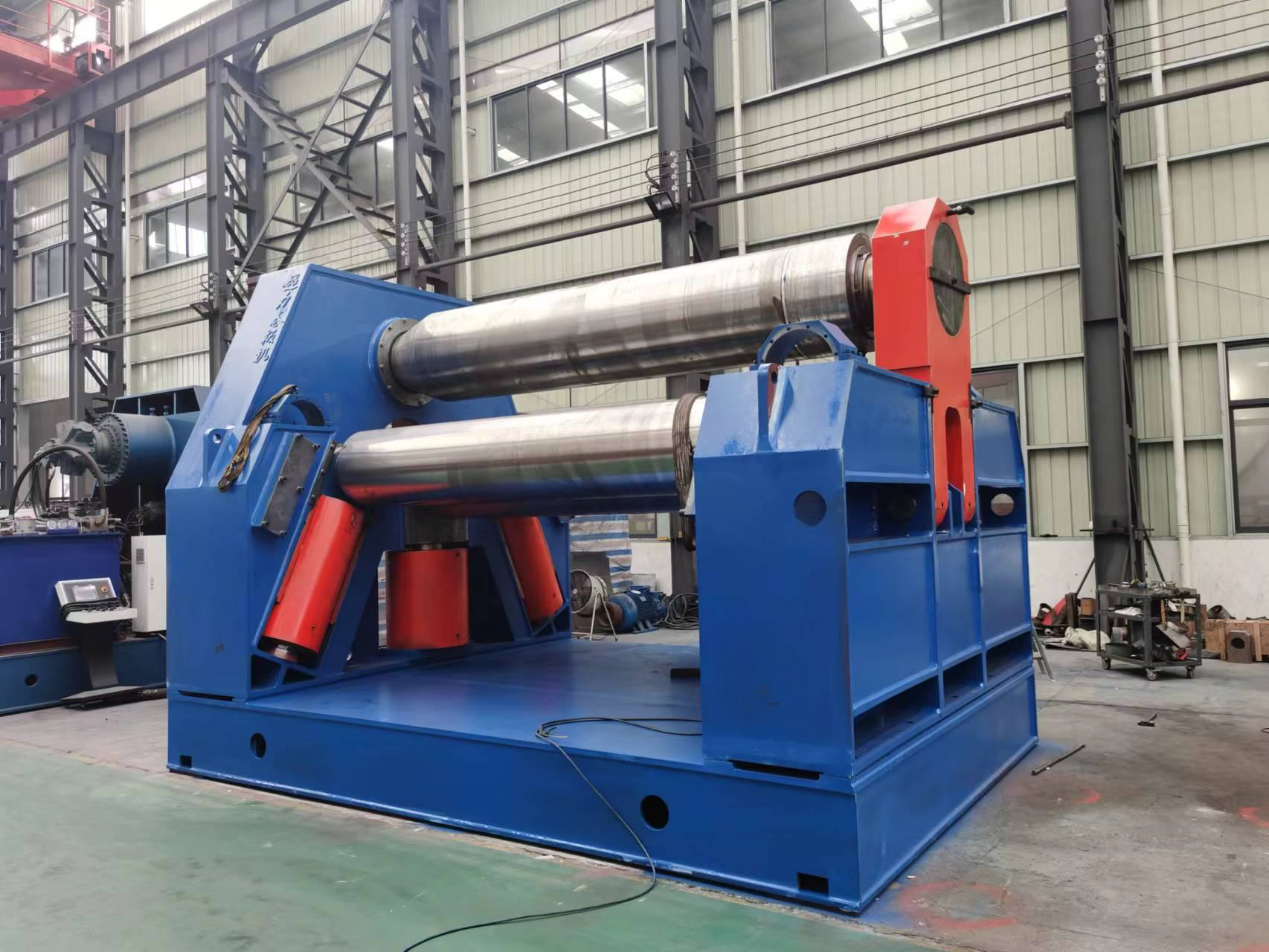

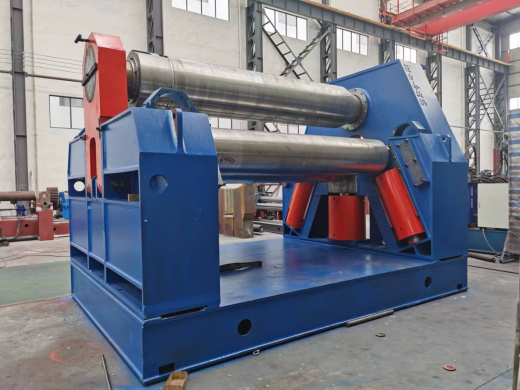

Валковый листогибочный станок W12CNC оснащен дополнительным крутящим моментом и специальной системой торможения, а также системой из четырех независимых подшипников, поддерживающих верхний валок с обеих сторон. Это обеспечивает стабильность в экстремальных условиях работы, позволяет гарантировать высокое качество предварительного изгиба и более точное выравнивание по оси изгиба.
Преимущества валковых листогибов производства CHAOLI:
- CHAOLI специализируется на проектировании и изготовлении тяжелых вальцегибочных станков;
- для вальцовки толстых листов валки должны иметь глубокую индукционную закалку. CHAOLI устанавливает на свои станки валки с глубокой индукционной закалкой, контролируя твердость закаленного слоя валков в пределах 57-60 HRC, что обеспечивает долгий срок службы валков;
- CHAOLI использует многошлицевое соединение на валках, что обеспечивает равномерное распределение нагрузки, увеличивает точность и стабильность прокатки. Конкуренты в основном используют шпоночное соединение.

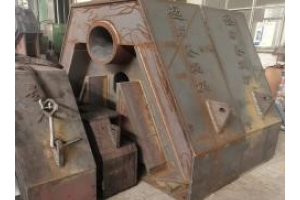

Станина
Станина является сварной конструкцией. После сварки станина станка подвергается снятию напряжений путем отпуска в печи: нагрев до 600-680° > охлаждение в печи до 300° > извлечение из печи с последующей выдержкой 2 дня.
Готовая станина обрабатывается за одну установку на 5-осевом обрабатывающем центре с ЧПУ.
Таким образом, обеспечивается точная обработка параллельности всех осей и поверхностей, что гарантирует повышенную точность и более долгий срок эксплуатации узлов станка в силу качественных сопряжений.

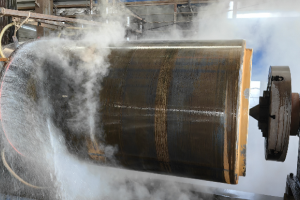

Валки
Валки производятся из высокопрочной стали 42CrMo методом свободной ковки, отпускаются до значений 240-280 HRB, закаляются до значений 50-58 HRC, нормализуются, проходят процедуру дефектоскопии и подвергаются полировке. За счет этого кованные валки с индукционной закалкой, сертифицированные по стандарту SAE 1050, обладают высокой износостойкостью. Также валки имеют бочкообразную форму для компенсации прогиба в процессе гибки.
Линейные направляющие

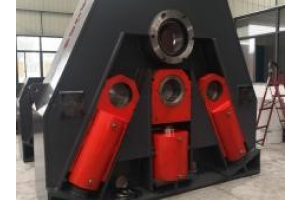

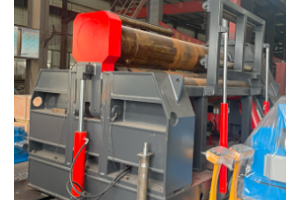

Эксклюзивная конструкция гидроцилиндра
Конструкция с перевернутым расположением защищает уплотнения, продлевая срок службы цилиндра и сокращая частоту технического обслуживания и ремонтов. Также данная конструкция уменьшает габариты станка без потери эксплуатационных характеристик. Что снижает металлоемкость и соответственно стоимость станка.
Многошлицевое соединение на валках

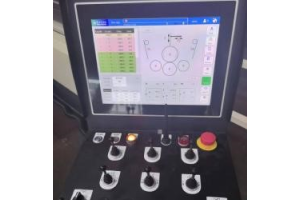

Система ЧПУ
Основные характеристики IPC ЧПУ:
-
12-15" сенсорная панель.
-
Дистанционная диагностика и предупреждения о периодическом обслуживании.
-
Память на 1500-3000 программ, каждая программа может содержать 30-120 шагов.
-
USB-порт (опция).
-
Редактор программ.
-
Расчет последовательности прокатки для сложных форм.
-
Полный контроль функций и опций обработки.
-
Поддержка английского и русского языков.

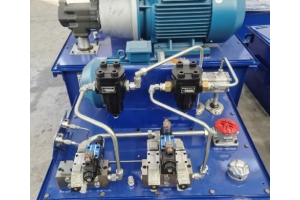

Гидравлическая система
Рабочее давление системы составляет 19,5 МПа. При подъеме и опускании верхнего валка используется перепускной клапан для раздельной защиты от предельного давления.
Все гидравлические трубные соединения имеют быстроразъемное соединение. Соединение имеет надежное радиальное уплотнение, исключающее утечку масла из гидравлической системы во время работы.
Гидравлические клапаны Yuken, устойчивые к высоким нагрузкам, обеспечивают герметичность гидравлической системы и увеличивает срок эксплуатации оборудования.
Откидная опора
Откидная опора верхнего валка с гидравлическим приводом позволяет легко извлекать готовую обечайку из рабочей зоны станка.
Дополнительные опции (по запросу)

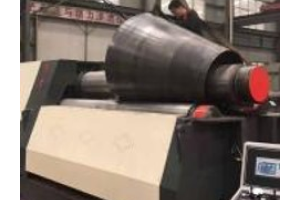

- Устройство конической гибки
-
Центральная поддержка для гибки тяжелых изделий, обечаек большого диаметра из тонких листов
-
Боковые поддержки для гибки изделий большого диаметра и из тонких листов
-
Приводные роликовые столы подачи (рольганги) для облегчения процесса производства

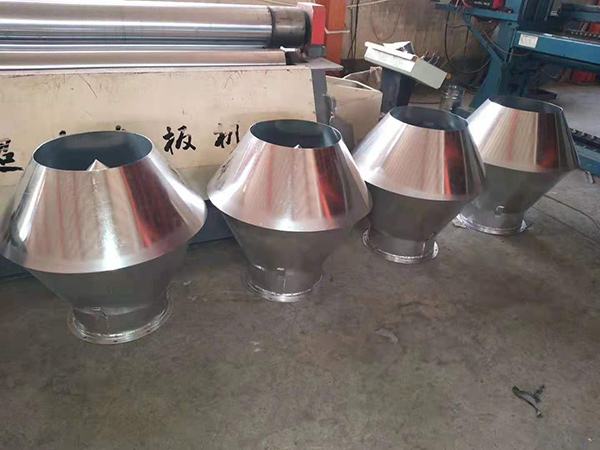

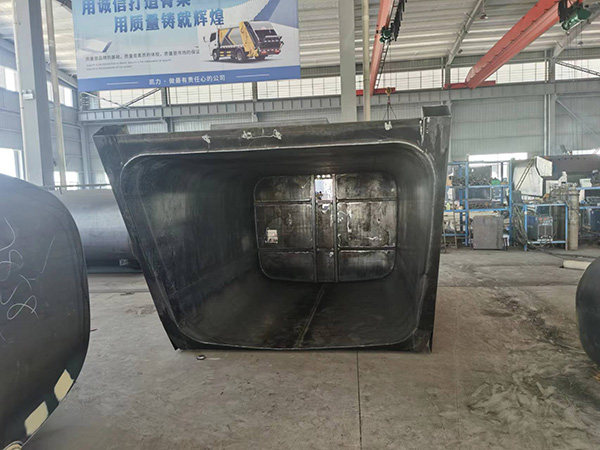

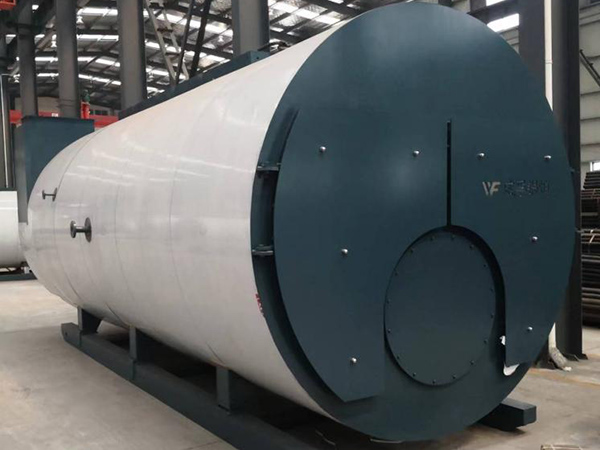

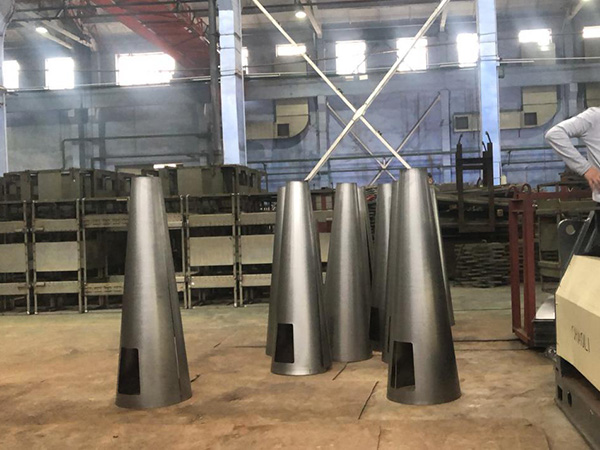

Образцы готовых изделий
|
Модель |
Предел текучести листа (МПа) |
Макс. толщина (толщина предварительной гибки) (мм) |
Макс. ширина прокатки (мм) |
Диаметр верхнего валка (мм) |
Диаметр нижнего валка (мм) |
Диаметр поперечного вала (мм) |
Мощность мотора (кВт) |
Мин. диаметр прокатки при полной нагрузке (мм) |
|
W12-4×1500 |
245 |
4(3) |
1500 |
150 |
130 |
120 |
4 |
250 |
|
W12-5×1500 |
245 |
5(4) |
1500 |
160 |
160 |
150 |
4 |
260 |
|
W12-6×1500 |
245 |
6(5) |
1500 |
186 |
180 |
150 |
5.5 |
285 |
|
W12-8×1500 |
245 |
8(6) |
1500 |
210 |
180 |
150 |
5.5 |
320 |
|
W12-6×2000 |
245 |
6(5) |
2000 |
210 |
180 |
150 |
5.5 |
340 |
|
W12-8×2000 |
245 |
8(6) |
2000 |
230 |
210 |
170 |
7.5 |
380 |
|
W12-6×2500 |
245 |
6(5) |
2500 |
240 |
220 |
170 |
7.5 |
400 |
|
W12-10×2000 |
245 |
10(8) |
2000 |
250 |
230 |
170 |
7.5 |
430 |
|
W12-8×2500 |
245 |
8(3) |
2500 |
250 |
230 |
170 |
7.5 |
440 |
|
W12-12×2000 |
245 |
12(10) |
2000 |
270 |
250 |
200 |
11 |
480 |
|
W12-10×2500 |
245 |
10(8) |
2500 |
280 |
250 |
200 |
11 |
490 |
|
W12-16×2000 |
245 |
16(12) |
2000 |
330 |
300 |
240 |
15 |
560 |
|
W12-12×2500 |
245 |
12(10) |
2500 |
320 |
300 |
240 |
15 |
550 |
|
W12-20×2000 |
245 |
20(16) |
2000 |
350 |
330 |
250 |
18.5 |
600 |
|
W12-16×2500 |
245 |
16(12) |
2500 |
360 |
340 |
250 |
18.5 |
600 |
|
W12-20×2500 |
245 |
20(16) |
2500 |
380 |
340 |
280 |
22 |
650 |
|
W12-25×2000 |
245 |
25(20) |
2000 |
380 |
340 |
280 |
22 |
650 |
|
W12-25×2500 |
245 |
25(20) |
2500 |
420 |
380 |
320 |
30 |
750 |
|
W12-20×3000 |
245 |
20(16) |
3000 |
420 |
380 |
320 |
30 |
750 |
|
W12-30×2500 |
245 |
30(25) |
2500 |
480 |
460 |
340 |
37 |
850 |
|
W12-25×3000 |
245 |
25(20) |
3000 |
480 |
460 |
340 |
37 |
850 |
|
w12-40×2500 |
245 |
40(32) |
2500 |
520 |
500 |
400 |
45 |
1000 |
|
W12-40×3000 |
245 |
40(32) |
3000 |
560 |
540 |
420 |
45 |
1200 |
|
W12-45×3000 |
245 |
45(35) |
3000 |
600 |
560 |
460 |
55 |
1500 |
|
W12-50×3000 |
245 |
50(40) |
3000 |
620 |
600 |
470 |
55 |
1700 |
|
W12-60×3200 |
245 |
60(50) |
3200 |
650 |
620 |
500 |
75 |
1800 |
|
W12-70×3200 |
245 |
70(55) |
3200 |
700 |
650 |
560 |
90 |
2000 |
|
W12-80×3200 |
245 |
80(65) |
3200 |
800 |
750 |
640 |
90 |
2000 |
|
W12-100×3200 |
245 |
100(80) |
3200 |
860 |
800 |
700 |
110 |
2000 |
|
W12-120×3200 |
245 |
120(100) |
3200 |
930 |
900 |
750 |
130 |
2500 |
|
W12-150×3500 |
245 |
150(120) |
3200 |
1000 |
950 |
800 |
150 |
3000 |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮЩИХ: |
|
|
Наименование |
Производитель |
|
Подшипники |
ZWZ Group (Китай) |
|
Рабочие валки |
42CrMo, HRC50-58 Nanjing Iron and Steel Group (Китай) |
|
Станина |
Сталь Q235B, CHAOLI (Китай) |
|
Планетарный редуктор |
ZC/HZ (Китай) |
|
Гидравлический двигатель |
ZC/HZ (Китай) |
|
Главные электрокомпоненты |
SIEMENS |
|
Гидравлический насос |
YL (Китай) |
|
Гидравлический клапан |
YUKEN |
|
Корпус гидроцилиндра и штока поршня |
Сталь 45, HRC 48-50 Jiangsu Kuntai/Opu (Китай) |
|
Уплотнительные кольца гидроцилиндра |
Тип Yx Taiwan Dingji (Тайвань) |
|
Сенсорный экран |
TECHMATION (Тайвань) |
|
Контроллер IPC |
TECHMATION (Тайвань) |
|
Энкодер |
OMRON |
|
Датчик |
GEFRAN (Италия) |
