3-валковый гидравлический листогибочный пресс (вальцы) CHAOLI W11S

Все товары бренда Chaoli Rolling

Технические характеристики

Рабочая длина, мм

2000-6000

Диапазон толщины листа, мм

6-100

Диаметр верхнего валка, мм

210-860

Мощность главного двигателя, кВт

4-110

Все характеристики

Страна-производитель:

Китай

Преимущества:

Гарантия: от 12 месяцев
Проводим пусконаладочные работы и обеспечиваем постгарантийное обслуживание
Предоставляем удаленную техподдержку и выезжаем бригадой при экстренной поломке

Товар доступен для заказа

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в Telegram Получить предложение

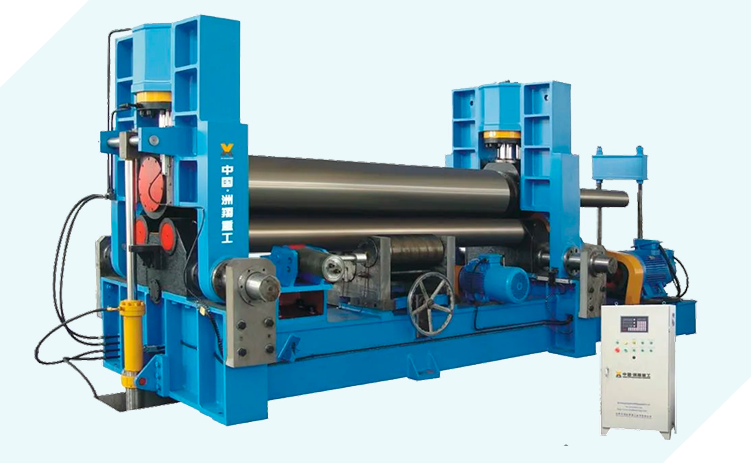

Трехвалковые гидравлические листогибочные прессы (вальцы) CHAOLI W11S способны изгибать стальные листы толщиной от 6 мм до 120 мм и шириной от 2000 мм до 6000 мм.

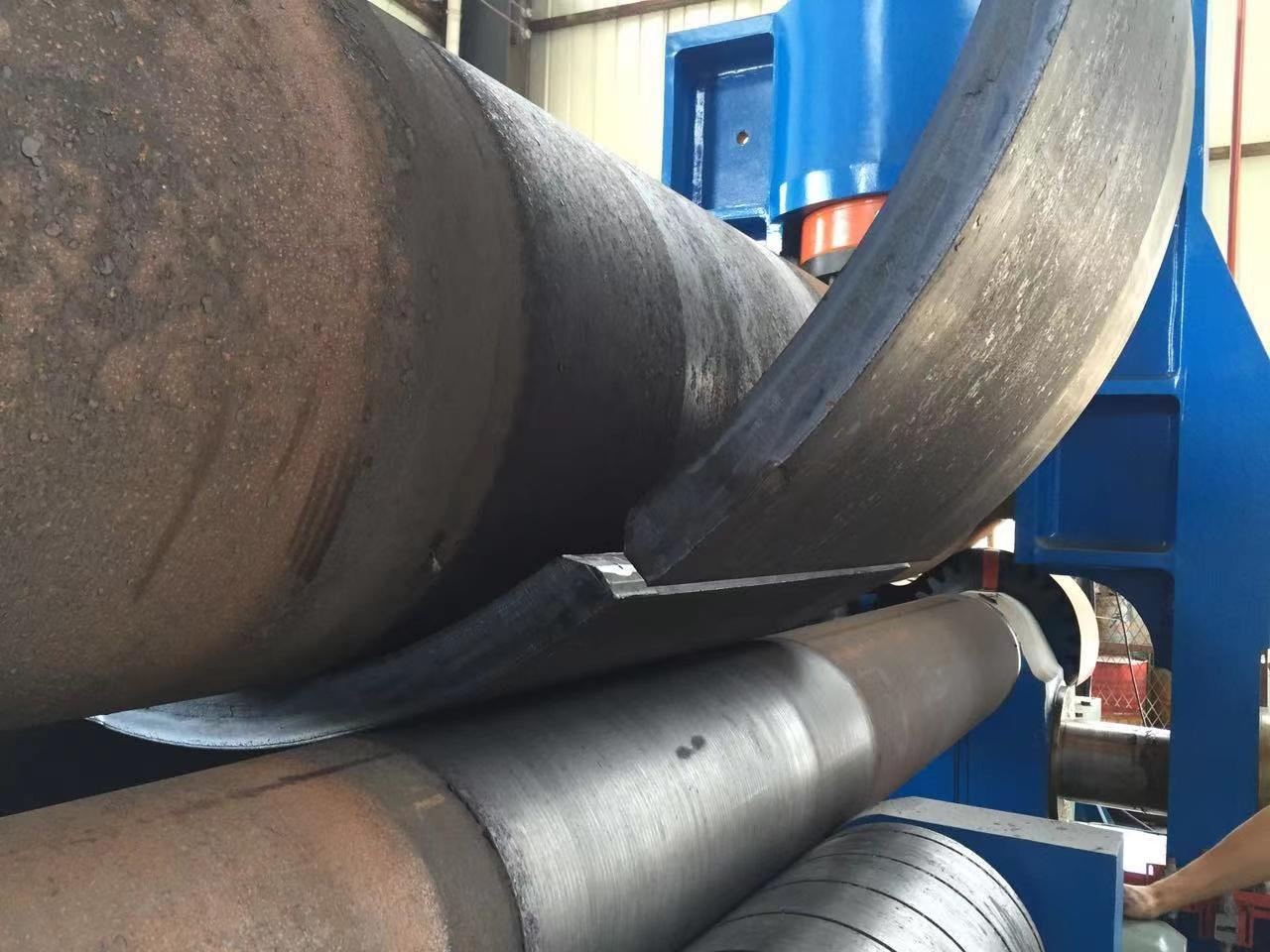

3-валковый гидравлический листогибочный станок серии W11S предназначен для гибки листа в цилиндрическую, дугообразную, U-образную форму.

Верхний валок станка имеет 2 оси перемещения – вертикально и горизонтально. Вертикальное перемещение верхнего валка осуществляется с помощью двух гидроцилиндров и контролируется датчиками перемещения, а горизонтальное перемещение осуществляется с помощью механического привода от электродвигателя.

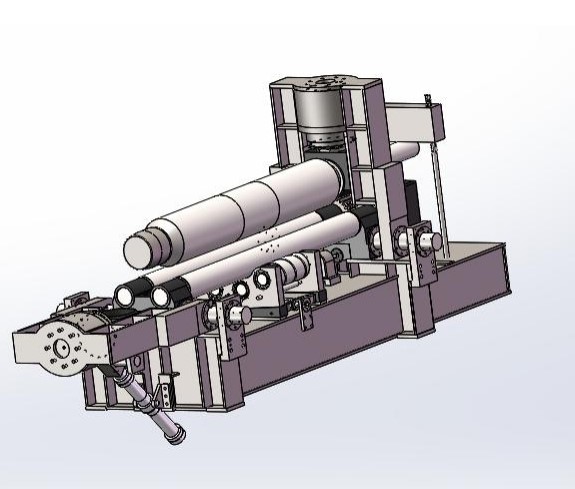

Валковый гибочный станок модели W11S состоит из верхнего и нижних валков, устройства для горизонтального перемещения, опорных роликов, главного привода, откидной опоры верхнего валка, боковых колонн, платформы и фиксаторов.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Термообработанная станина и конструкция, спроектированная с требованиями ЕС, делают оборудование безопасным и надежным. Благодаря этому сохраняется геометрия станка и исключается его последующая деформация в процессе эксплуатации.
Гидравлические клапаны Yuken, устойчивые к высоким нагрузкам, обеспечивают четкую работу гидравлической системы и повышают надежность эксплуатации оборудования.

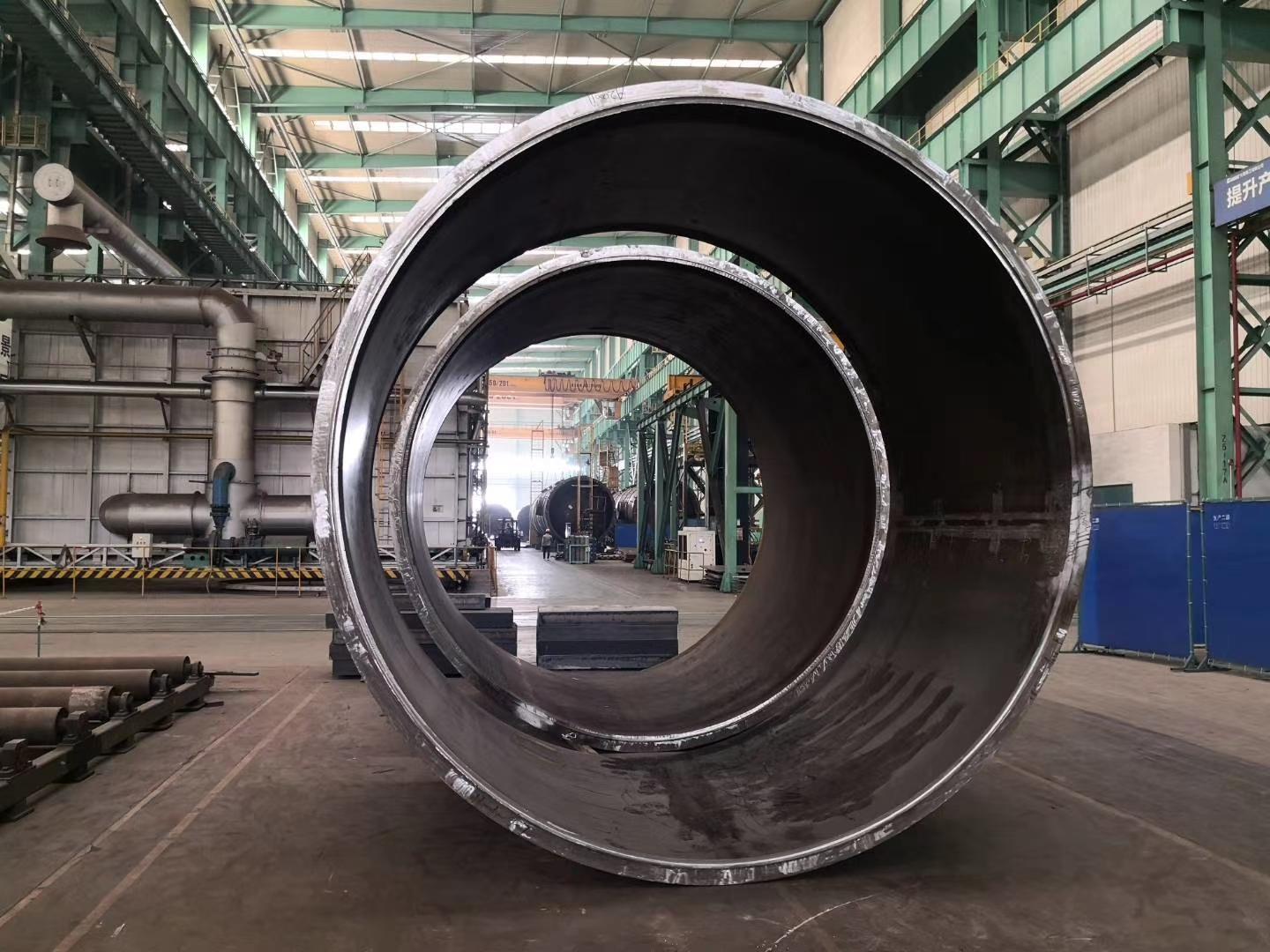

Откидная опора верхнего валка с гидравлическим приводом позволяет легко извлекать готовую цилиндрическую обечайку из рабочей зоны станка.
Кованые стальные валки с индукционной закалкой, сертифицированные по стандарту SAE 1050, обладают высокой прочностью, а также имеют бочкообразную форму для компенсации прогиба в процессе гибки.

УСТРОЙСТВО ВЕРХНЕГО ВАЛКА

Устройство верхнего валка включает в себя два главных гидроцилиндра, корпусы подшипников для верхнего валка, верхний валок, двухрядные сферические подшипники. Работа гидроцилиндров обеспечивает усилие, необходимое для гибки листов. Рабочее давление данных гидроцилиндров составляет 19.5 МПа.

Верхний валок является основным элементом станка. Верхний валок изготовлен из легированной стали (42CrMo) методом ковки, термообработан, включая отпуск до значения твердости HB240~280. Финишная закалка выполняется методом ТВЧ до значения твердости поверхности 45-50 HRC.

Система антипрогиба используется для компенсации прогиба верхнего валка, который может возникнуть в процессе прокатки. Компания Chaoli комплектует свои станки валками бочкообразной формы с многосегментным дугообразным профилем, что позволяет получать обечайки правильной цилиндрической формы и исключает возникновение при гибке «дефекта талии» и «дефекта бочкообразности».

УСТРОЙСТВО НИЖНИХ ВАЛКОВ

Устройство нижних валков включает в себя два приводных нижних валка, корпусы подшипников для нижних валков, зубчатое колесо на каждом нижнем валке, подшипники скольжения для нижних валков.

Нижние валки изготовлены из стали 45 с финишной закалкой методом ТВЧ до значения твердости поверхности 50-58 HRC. Нижние подшипники скольжения изготовлены из трехслойного композитного материала SF-2, который обладает высокой износостойкостью, влагостойкостью и бензостойкостью, обеспечивает минимальный расход смазки, обеспечивает стабильную работу при условиях высоких нагрузок, низких скоростей и вибраций.

УСТРОЙСТВО ДЛЯ ГОРИЗОНТАЛЬНОГО ПЕРЕМЕЩЕНИЯ

Двигатель горизонтального перемещения через червячный редуктор и винтовой стержень обеспечивает перемещение верхнего валка влево-вправо для выполнения предподгибки на концах листовой заготовки.

УСТРОЙСТВО ОПОРНЫХ РОЛИКОВ

Устройство опорных роликов включает в себя опорные ролики, червячное колесо и червячный винт, клин, электродвигатель.

Опорные ролики изготовлены из стали 45, показатель твердости поверхности: HB190~220 (показатель твердости поверхности опорных роликов меньше показателя твердости поверхности нижних валков, за счет чего поверхность нижних валков не повреждается опорными роликами).

Данный станок имеет 4 опорных ролика, вертикальное положение которых регулируется в зависимости от степени нагрузки при изгибе материала.

Опорные ролики выполняют функцию компенсации прогиба нижних валков станка при прокатке листовых заготовок, благодаря этому достигается правильная цилиндрическая форма готовых изделий и появляется возможность обработки листов разной толщины.

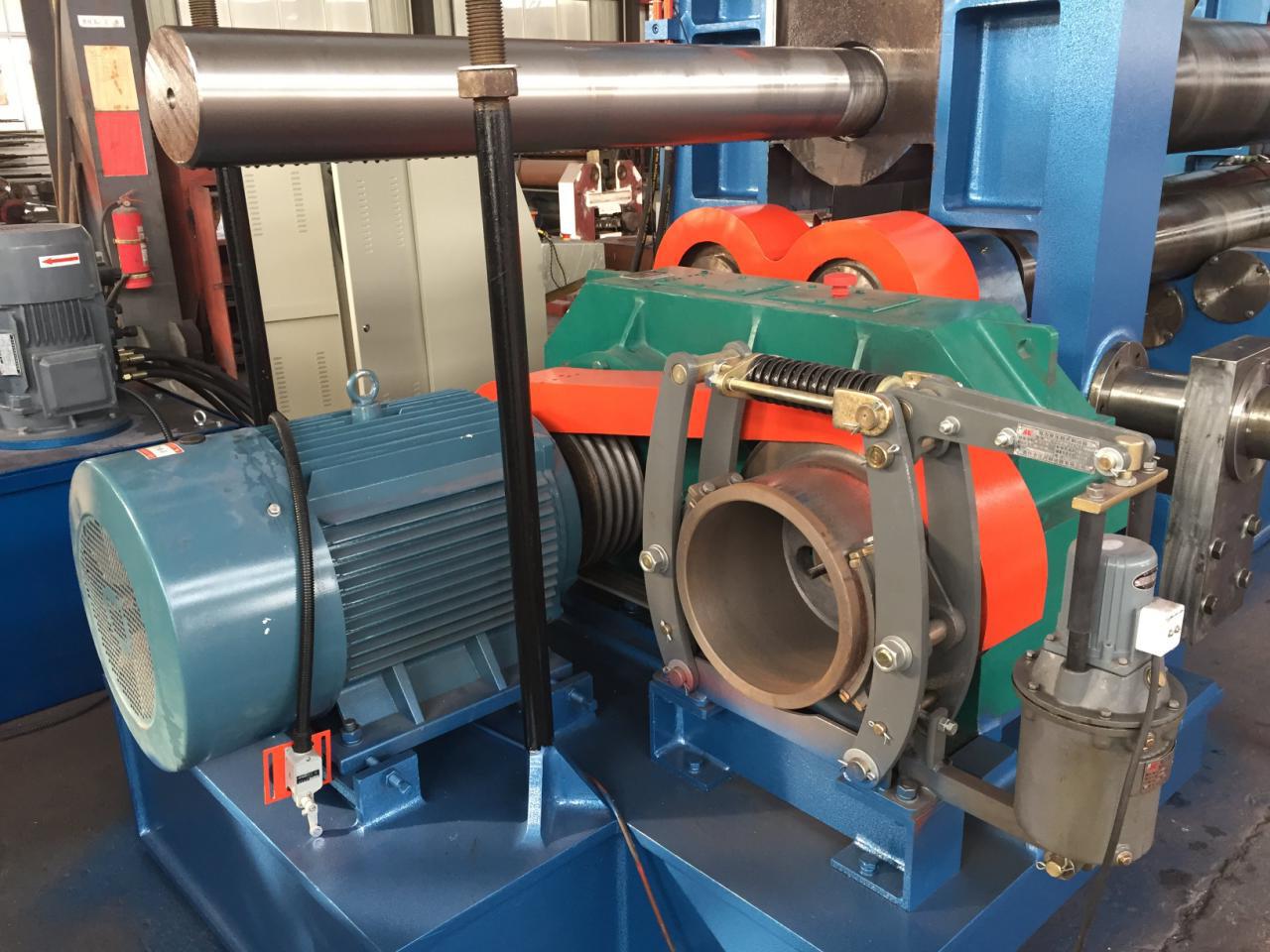

УСТРОЙСТВО ГЛАВНОГО ПРИВОДА

Устройство главного привода включает в себя главный электродвигатель, муфты вала, редуктор, электрогидравлический тормоз. Нижние валки с одного конца имеют зубчатые колеса, которые приводятся в движение от главного приводного двигателя через редуктор и зубчатое колесо главного привода. Такая конструкция привода нижних валков обеспечивает необходимую мощность и крутящий момент для прокатки листовой заготовки. Также имеется функция реверсивной прокатки.

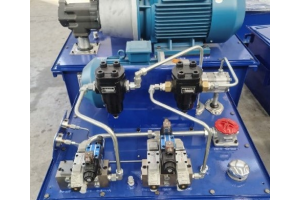

Гидравлическая система

Гидравлическая система состоит из шестеренчатого насоса, клапанов, труб, фитингов и шлангов высокого давления. Перед установкой на станок трубы гидравлической системы промываются кислотой.

Рабочее давление системы составляет 19,5 МПа. При подъеме и опускании верхнего валка используется перепускной клапан для раздельной защиты от предельного давления.

Все гидравлические трубные соединения имеют быстроразъемное соединение. Соединение имеет надежное радиальное уплотнение, исключающее утечку масла из гидравлической системы во время работы.

Гидравлические клапаны Yuken, устойчивые к высоким нагрузкам, обеспечивают герметичность гидравлической системы и увеличивает срок эксплуатации оборудования.

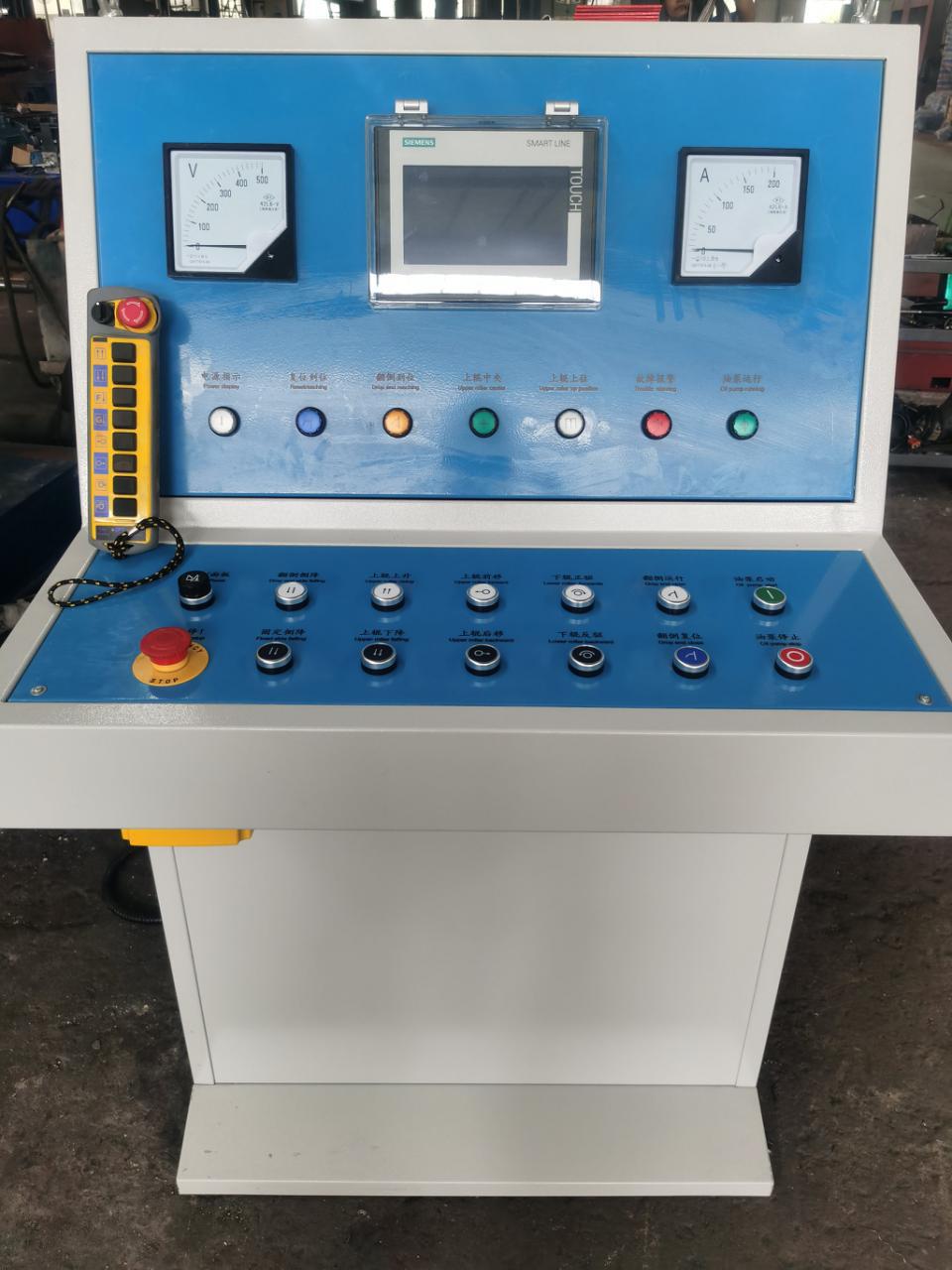

СИСТЕМА УПРАВЛЕНИЯ

Система управления оснащена датчиком вращения, промышленным контроллером, объединенным в единую систему управления, работающую в режиме реального времени. Система управления обладает следующими функциями: отслеживание в режиме реального времени за процессом гибки, передача данных, запись остановок.

На экране отображается следующие данные:

- перемещение верхнего валка вверх и вниз (Yg, Yf)

- смещение уровня верхнего валка (X)

- положение опорного ролика (H)

Промышленный контроллер PLC автоматически проверяет и контролирует положение верхнего валка с двух сторон с помощью линейных датчиков, что обеспечивает точность синхронизации в пределах ±0,15 мм. Дискретность хода линейных датчиков составляет 0,05 мм, точность отображения ±0,05 мм.

Система управления станка оснащена функцией самодиагностики неисправностей.

Устройство конической гибки (опция)

Устройство конической гибки – это специальное устройство валкового станка, состоящая из упора, поворотного упорного ролика, осевой втулки, фиксирующего осевого штифта.

Во время изгиба заготовки в форме конуса, установленный в рабочее положение поворотный упорный ролик выполняет роль упора, который останавливает продольное перемещение заготовки.

Конструкция данного типа валкового листогиба позволяет гнуть конуса с углом <30°

Гибочная способность при конусной гибке составляет 60% от нормальной способности станка, что означает толщину и ширину не более 2/3 от нормальной гибочной способности станка.

Модель	Давление на верхнем валке(тонна)	Макс. толщина листа		Ширина листа	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Центральное расстояние (мм)	Мотор (кВт)
Модель	Давление на верхнем валке(тонна)	Подгибка (мм)	Центр (мм)	Ширина листа	Диаметр верхнего валка (мм)	Диаметр нижнего валка (мм)	Центральное расстояние (мм)	Мощность привода	Мощность гидравлического мотора	Мощность двигателя переключения передач
W11S-15×2000	75	12	15	2000	255	150	245	7.5	4	1.1
W11S-14×2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-13×3000	75	9	13	3000	290	150	245	7.5	4	1.1
W11S-17×2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-15×3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20×2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-18×3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-22×2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-20×3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-18×3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-25×2500	190	20	25	2500	380	220	360	22	7.5	4
W11S-22×3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-20×3500	190	15	20	3500	415	220	360	22	7.5	4
W11S-30×2500	230	25	30	2500	410	235	380	30	11	4
W11S-27×3000	230	22	27	3000	425	235	380	30	11	4
W11S-25×3500	230	21	25	3500	440	235	380	30	11	4
W11S-33×2500	270	28	33	2500	430	250	400	30	11	4
W11S-30×3000	270	25	30	3000	450	250	400	30	11	4
W11S-28×3500	270	23	28	3500	470	250	400	30	11	4
W11S-25×4000	270	20	25	4000	490	250	400	30	11	4
W11S-36×2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-32×3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-28×3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-26×4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-40×2500	380	35	40	2500	500	275	460	45	22	5.5
W11S-35×3000	380	32	35	3000	500	275	460	45	22	5.5
W11S-32×3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-30×4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-45×2500	430	40	45	2500	520	290	500	55	22	7.5
W11S-38×3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36×3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-32×4000	430	28	32	4000	580	290	500	55	22	7.5
W11S-45×3000	540	40	45	3000	590	340	610	55	22	11
W11S-40×4000	540	35	40	4000	630	340	610	55	22	11
W11S-55×3000	610	45	55	3000	620	360	650	75	30	15
W11S-45×4000	610	40	45	4000	660	360	650	75	30	15
W11S-40×5000	610	32	40	5000	700	360	650	75	30	15
W11S-36×6000	610	30	36	6000	730	360	650	75	30	15
W11S-60X2500	610	50	60	2500	620	360	650	75	30	15
W11S-60×3000	690	50	60	3000	650	380	700	75	30	15
W11S-50×4000	690	45	50	4000	700	380	700	75	30	15
W11S-45×5000	690	38	45	5000	740	380	700	75	30	15
W11S-40×6000	690	35	40	6000	760	380	700	75	30	15
W11S-70×3000	850	60	70	3000	710	420	780	75	37	15
W11S-55×4000	850	50	55	4000	750	420	780	90	37	15
W11S-75×3000	930	65	75	3000	740	440	820	90	37	15
W11S-60×4000	930	55	60	4000	780	440	820	90	37	15
W11S-80×3000	1050	70	80	3000	770	460	880	90	37	18.5
W11S-65×4000	1050	60	65	4000	810	460	880	90	37	18.5
W11S-85×3000	1150	75	85	3000	800	480	920	110	45	18.5
W11S-70×4000	1150	65	70	4000	840	480	920	110	45	18.5
W11S-100×3000	1350	90	100	3000	860	480	920	110	45	22
W11S-100×4000	1600	85	100	4000	940	560	1080	132	55	30

ПОСТАВЩИКИ КОМПЛЕКТУЮУЩИХ:
Наименование	Производитель
Подшипники	ZWZ Group (Китай)
Верхний валок	42CrMo / HRC 45-50 Nanjing Iron and Steel Group (Китай)/ Jiangsu Huaxiang Special Steel Forging Co.,Lt (Китай)
Нижние валки	Сталь 45
Станина	Сталь Q235B, CHAOLI (Китай)
Редуктор	Закаленный цилиндрический зубчатый редуктор CHAOLI (Китай)
Главный двигатель	YZR HONGTAI (Китай) или Y Lichao (Китай) / Yingkai (Китай)
Главные электрокомпоненты	SIEMENS
Датчик перемещения	GEFLANG / Wuxi Rep Technology Co.,Ltd
Сенсорный экран	SIEMENS
PLC	SIEMENS
Гидравлический насос	HCHC (Китай)
Гидравлические клапаны	YUKEN / NORTHMAN
Корпус гидроцилиндра и штока поршня	Сталь 45, HRC 48-50 Jiangsu Jiujiu / Jiangsu Sangpu (Китай)
Уплотнительные кольца гидроцилиндра	Тип Yx Ding Zing Chemical Product Co., LTD (Тайвань)
