Вертикальный обрабатывающий центр VMC-850P благодаря высокоскоростным линейным направляющим качения и шпинделю с жестким цельнолитым корпусом, а также быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки. Станина, колонна, шпиндельная бабка, и рабочий стол выполнены из высококачественного серого чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы станка оптимизированы программным обеспечением SolidWorks, которое значительно повышает жесткость и устойчивость станка и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот станок может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Станок может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.
Станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Перенос массы инструментального магазина на станину станка повышает надежность работы устройства смены инструмента и продлевает срок его службы.
Направляющие
Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения шарикового типа HIWIN (Япония) / PMI (Тайвань) / THK (Япония), которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители HIWIN (Япония) / PMI (Тайвань) / THK (Япония).
Подшипники
В шпинделях станков Sino устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
Система быстрых осевых перемещений
Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов станка и детали.
Шпиндель
Шпиндель станка изготовлен профессиональным производителем ROYAL (Тайвань) / VYUCHENG (Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпинделя подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.
Поворотный стол GSA+
Возможность установки поворотного стола с ЧПУ (дополнительная 4-ая ось) GSA+ (Тайвань) расширяет функционал оборудования, позволяя производить механическую обработку заготовки в нескольких плоскостях. Компания «Инкор» является авторизованным партнером GSA+. Наши инженеры имеют большой опыт пуско-наладки и обслуживания столов.
Система автоматической смены инструмента
Стандартная вместимость инструментального магазина станка составляет 24 позиции и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого.
Система охлаждения
Станок оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Станок оборудован пневматическим пистолетом для очистки деталей от стружки.
Пневматическая система
Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.
Система смазки
Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.

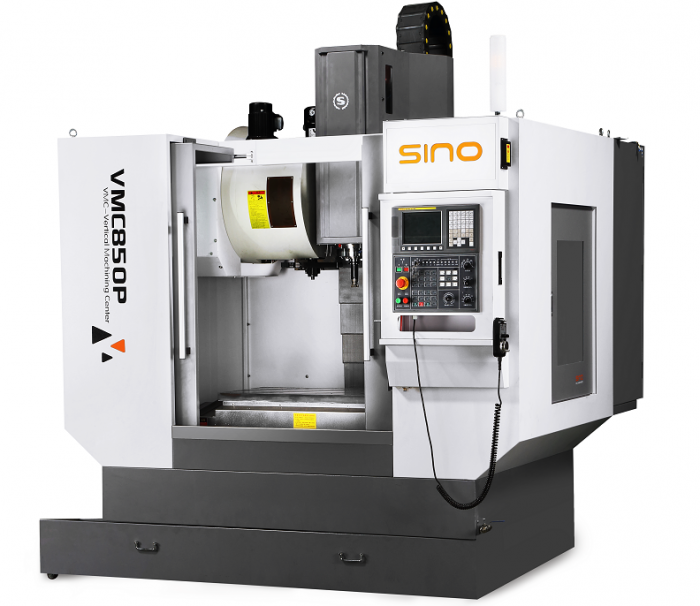

Вертикальный обрабатывающий центр SINO VMC-850P
| Длина стола, мм | 1000 |
| Ширина стола, мм | 500 |
| Мощность шпинделя, кВт | 11/15 |
| Тип направляющих | Качения |
| Частота вращения шпинделя, об/мин | 8000 |
Все характеристики
Отправить запрос
Описание
Характеристики
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед.изм. |
Значение |
|
|
Стол |
Размер стола |
мм |
1000х500 |
|
Ширина Т-образного паза |
мм |
18 |
|
|
Количество Т-образных пазов |
шт. |
5 |
|
|
Расстояние между Т-образными пазами |
мм |
100 |
|
|
Максимальная допустимая нагрузка на стол |
кг |
500 |
|
|
Шпиндель |
Тип передачи |
|
ременный |
|
Мощность привода шпинделя |
кВт |
11/15 |
|
|
Частота вращения шпинделя |
об/мин |
8 000 |
|
|
Конус шпинделя |
|
BT-40 |
|
|
Расстояние от торца шпинделя до стола |
мм |
120 – 670 |
|
|
Расстояние от стола до пола |
мм |
900 |
|
|
Расстояние от центра шпинделя до колонны |
мм |
582 |
|
|
Тип штревеля |
|
MSA403 P40T-1 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
850 |
|
Перемещение по оси Y |
мм |
500 |
|
|
Перемещение по оси Z |
мм |
550 |
|
|
Ускоренное перемещение по оси X |
м/мин |
48 |
|
|
Ускоренное перемещение по оси Y |
м/мин |
48 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
32 |
|
|
Инструментальная система |
Количество инструментов |
позиций |
24 |
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
78 / 120 |
|
|
Максимальная длина инструмента |
мм |
300 |
|
|
Максимальный вес инструмента |
кг |
8 |
|
|
Скорость смены инструмента |
сек |
2,5 |
|
|
Точность |
Точность позиционирования |
мм |
±0,008 |
|
Повторяемость |
мм |
±0,004 |
|
|
Прочее |
Потребляемая мощность |
кВА |
20 |
|
Система ЧПУ |
|
FANUC |
|
|
Масса станка |
кг |
5500 |
|
|
Габариты станка (ДхШхВ) |
мм |
2460х2355х2860 |
|
Комплектация
| Комплектация: |
|
Система ЧПУ FANUC 0i MF PLUS (type 5) + 10,4” LCD |
|
Линейные направляющие качения шарикового типа |
|
Конус шпинделя ВТ-40 |
|
Магазин инструментов на 24 позиции |
|
Теплообменник электрошкафа |
|
Централизованная автоматическая система смазки направляющих и ШВП |
|
Система подачи СОЖ |
|
Сопла на торце шпинделя для подачи СОЖ |
|
Полностью закрытая рабочая зона |
|
Автоматическая система выключения М30 |
|
Смыв стружки |
|
Освещение рабочей зоны |
|
Обдув шпинделя |
|
Ручной переносной пульт управления перемещениями станка |
|
Пистолет СОЖ |
|
Комплект инструмента для монтажа станка |
|
Техническая документация на русском языке |
Опции
| Опции: | |
|
Сборщик масляного тумана |
|
|
Шпиндель 10000 об/мин с масляным охлаждением |
|
|
Масляное охлаждение шпинделя |
|
|
Подготовка под подачу СОЖ через шпиндель |
|
|
СОЖ 20 бар |
|
|
СОЖ 30-50 бар |
|
|
СОЖ 70 бар |
|
|
Конвейер шнекового типа |
|
|
Конвейер ленточного типа |
|
|
Конвейер скребкового типа |
|
|
Система измерения детали Blum TC50 |
|
|
Кондиционер электрошкафа |
|
|
Роликовые направляющие |
|
|
Электробезопасность по евростандарту |
|
|
Маслоотделитель |
|
|
Пистолет для подачи СОЖ с отдельным насосом |
|
|
Подготовка под 4 ось |
|
|
Смыв стружки в рабочей зоне с отдельным насосом |
|
|
Система ЧПУ GSK, KND |
|
|
Замена чпу с fanuc 0i MF plus type 5 β на type 1 β |
|
|
Замена чпу c fanuc 0i MF type 1 или 3 β на type 1 α |
|
|
Система ЧПУ Fanuc 0i MF plus type 1 α |
|
|
MANUAL GUIDE 0I_TYPE 5 (для FANUC) |
|
|
MANUAL GUIDE I для TYPE 1 или 3 (для FANUC) |
|
|
DATA SERVER для TYPE 1 или 3 (для FANUC) |
|
|
Пакет для высокоскоростной и высококачественной обработки (включая AICC 2 для TYPE 1) (для FANUC) |
|
|
Интерфейс робота (для FANUC) |
|
|
CNC SIEMENS 808DA |
|
|
CNC SIEMENS 840D |
|
|
SHOP MILL для Siemens |
|
|
TOP SURFACE для Siemens |
|
|
MISTUBISHI M80A |
|
|
Убрать АТС ВТ-40 |
|
|
Конус шпинделя SK40 вместо BT-40 |
|
|
Поворотный стол CNC125R + ручная задняя бабка |
|
|
Поворотный стол CNC200R + ручная задняя бабка |
|
|
Поворотный стол CNC250R + ручная задняя бабка |
|
|
Поворотный стол CNC250R + ручная задняя бабка + гидростанция |
|
|
Ручной патрон 6" с фланцем (для поворотного стола CNC170R) |
|
|
Ручной патрон 7" с фланцем (для поворотного стола CNC200R) |
|
|
Ручной патрон 8" с фланцем (для поворотного стола CNC250R) |
|
|
2-х осевой стол CNCT-100 (Fanuc β motor) |
