      Вертикальный обрабатывающий центр Sino VMC-1100L

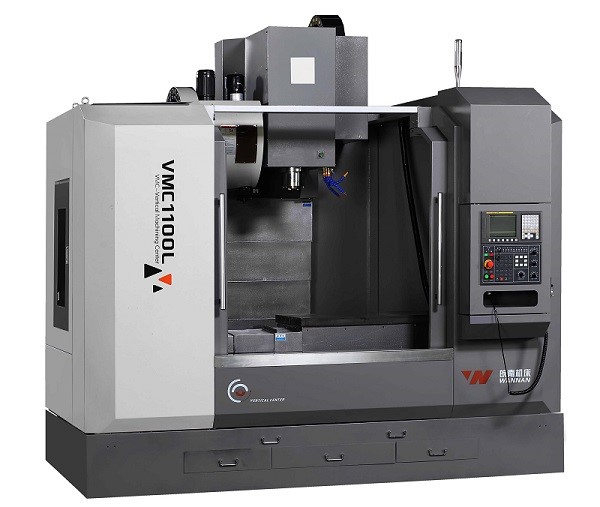

      • Вертикальный обрабатывающий центр Sino VMC-1100L изображение
      SINO
      Длина стола, мм 1300
      Ширина стола, мм 350
      Мощность шпинделя, кВт 11 / 15
      Тип направляющих Качения
      Частота вращения шпинделя, об/мин 8000
      Все характеристики
      • Описание
      • Характеристики
      • Комплектация
      • Опции
      Описание
      Вертикально-фрезерный обрабатывающий центр VMC 1100L благодаря комбинации высокоскоростных линейных направляющих качения и жестких силовых направляющих скольжения, шпинделю с жестким цельнолитым корпусом, а также быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки. Станина, колонна, шпиндельная бабка и рабочий стол выполнены из высококачественного чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы вертикального обрабатывающего центра оптимизированы в программном обеспечении SolidWorks, что значительно повышает жесткость и устойчивость вертикального обрабатывающего центра и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот вертикальный обрабатывающий центр может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и, как правило, используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Вертикальный обрабатывающий центр может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.

        Станина
      Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость вертикального обрабатывающего центра в течение всего срока службы.

      Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
      Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
      Перенос массы инструментального магазина на станину вертикального обрабатывающего центра повышает надежность работы устройства смены инструмента и продлевает срок его службы.

        Направляющие
      Перемещение по осям вертикального обрабатывающего центра реализовано комбинацией высокоскоростных высокоточных линейных направляющих качения роликового типа по осям X и Y, и коробчатых направляющих скольжения повышенной жесткости по оси Z, позволяющие производить как силовую обработку в тяжелых режимах, так и высокоскоростную обработку, используя весь потенциал режущего инструмента и обеспечивать безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм. Направляющие скольжения покрыты специальным полимерным составом TURCITE-B, который не только предохраняет направляющие от износа, но также надолго сохраняет высокую износостойкость, жесткость и бесшумность перемещений в сочетании с высокой точностью позиционирования.

        ШВП
      ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность вертикального обрабатывающего центра. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / THK (Япония).

        Подшипники
      В шпинделях вертикальных обрабатывающих центров Sino устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.

        Система быстрых осевых перемещений
      Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов станка и детали.

        Шпиндель
      Шпиндель станка изготовлен профессиональным производителем KENTURN (Тайвань) / ROYAL (Тайвань) / VYUCHENG (Тайвань) для обеспечения высокой точности и жёсткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпиндели подвергаются динамической балансировке, чтобы убедиться в их долговечности и надёжности. Шпиндель оснащён воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.

        Поворотный стол Detron (Тайвань)
      Возможность установки поворотного стола с ЧПУ (дополнительная 4-ая ось) расширяет функционал оборудования, позволяя производить механическую обработку заготовки в нескольких плоскостях. Компания «Инкор» является авторизованным партнером Detron. Наши инженеры имеют большой опыт пуско-наладки и обслуживания столов.

        Система автоматической смены инструмента
      Стандартная вместимость инструментального магазина вертикального обрабатывающего центра составляет 24 позиции и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованный дизайн направляющих держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Механизм реверса инструмента имеет криволинейный дизайн кулачка, который гарантирует плавное реверсирование инструмента. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого инструмента.

        Система охлаждения
      Вертикальный обрабатывающий центр оснащён высокопроизводительным погружным насосом и баком для СОЖ большой ёмкости. Скорость потока составляет 40 л/мин, что обеспечивает достаточное охлаждение. На торце шпиндельной бабки расположены сопла, через которое подаётся СОЖ на инструмент и заготовки. Вертикальный обрабатывающий центр оборудован пневматическим пистолетом для очистки деталей от стружки.

        Пневматическая система
      Пневматическая система подготавливает воздух, очищая его от загрязнений и влаги. Блок электромагнитных клапанов контролирует программу с помощью PLC (логика вертикального обрабатывающего центра), чтобы обеспечить быстрое и правильное выполнение смены инструмента. Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.

         ПРОИЗВОДИТЕЛИ ОСНОВНЫХ УЗЛОВ
      Направляющие PMI (Тайвань) / THK (Япония)
      Шпиндель  KENTURN (Тайвань) / ROYAL (Тайвань)
      Подшипники NSK (Япония)
      ШВП PMI (Тайвань) / THK (Япония)
      Электронные компоненты SCHNEIDER (Франция)
      Серво приводы FANUC (Япония)

        Система смазки
      Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определённым интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снижает износ. Это улучшает точность и увеличивает срок службы ШВП и направляющих.

      Характеристики

      Наименование

      Ед.изм.

      Значение

      Стол

      Размер стола

      мм

      1300х650

      Ширина Т-образного паза

      мм

      18

      Количество Т-образных пазов

      шт.

      5

      Расстояние между Т-образными пазами

      мм

      100

      Максимальная допустимая нагрузка на стол

      кг

      1000

      Шпиндель

      Тип передачи



      ременный

      Мощность привода шпинделя

      номинальная / 30 мин

      кВт

      11 / 15

      Частота вращения шпинделя

      об/мин

      8000

      Конус шпинделя



      BT-40

      Расстояние от торца шпинделя до стола

      мм

      150 – 850

      Тип штревеля



      MSA403 P40T-1

      Перемещения

      Перемещение по оси Х

      мм

      1100

      Перемещение по оси Y

      мм

      650

      Перемещение по оси Z

      мм

      700

      Ускоренное перемещение по оси X

      м/мин

      24

      Ускоренное перемещение по оси Y

      м/мин

      24

      Ускоренное перемещение по оси Z

      м/мин

      15

      Максимальная рабочая подача

      мм/мин

      6000

      Мощность привода оси X/Y/Z

      кВт

      2.5 / 2.5 / 2.5

      Инструментальная система

      Тип магазина



      рука

      Количество инструментов

      позиций

      24

      Максимальный диаметр инструмента /

      без соседних инструментов

      мм

      Ø78 / Ø120

      Максимальная длина инструмента

      мм

      300

      Максимальный вес инструмента

      кг

      8

      Скорость смены инструмента

      сек

      5

      Точность

      Точность позиционирования

      мм

      ±0,010

      Повторяемость

      мм

      ±0,005

      Прочее

      Потребляемая мощность

      кВА

      20

      Система ЧПУ

      FANUC

      Масса станка

      кг

      9000

      Габариты станка (ДхШхВ)

      мм

      3300х2880х3250

      Комплектация

      Система ЧПУ FANUC 0I MF (type 1β motor) + 10,4”

      Линейные направляющие по осям X/Y качения роликового типа, по оси Z - скольжения

      Конус шпинделя ВТ-40

      Магазин инструментов на 24 позиции

      Подготовка к подаче СОЖ через шпиндель

      Теплообменник электрошкафа

      Централизованная автоматическая система смазки направляющих и ШВП

      Система подачи СОЖ

      Сопла на торце шпинделя для подачи СОЖ

      Маслоотделитель

      Полностью закрытая рабочая зона

      Автоматическая система выключения М30

      Интерфейс RS232

      Трехцветная сигнальная лампа

      Обдув шпинделя сжатым воздухом

      Ручной переносной пульт управления перемещениями станка

      Пистолет для обдува сжатым воздухом

      Цепной конвейер для удаления стружки

      Освещение рабочей зоны

      Функция жесткого нарезания резьбы

      Комплект инструмента для монтажа

      Анкерные болты и опоры для установки

      Техническая документация на русском языке

      Опции
      Система измерения инструмента Blum ZX-Speed
      Система измерения детали Blum TC50

      Назад к списку
      • Токарное оборудование
      • Фрезерное оборудование
        • Вертикальные
        • Портально-фрезерные
        • Горизонтальные
        • Расточные
        • Фрезерно-токарные
        • 5-осевые
      • Шлифовальное оборудование
      • Электроэрозионное оборудование
      • Листогибочное оборудование
      • Пружинонавивочное оборудование
      • Сверлильное оборудование
      • Ленточнопильное оборудование
      Компания
      О компании
      Работа в Инкор
      Партнеры
      Реализованные проекты
      Рекомендации заказчиков
      Сертификаты
      Новости
      Сервис
      Лизинг оборудования
      Реквизиты
      Оборудование
      Запчасти
      Комплектующие
      Сервис
      Наши контакты

      +7 (342) 235-75-60
      Пн. – Пт.: с 07:00 до 16:00 (мск)
      Пермь, ул. Стахановская, 45
      info@in-core.ru
      © 2022 Все права защищены.
      Отправить запрос
