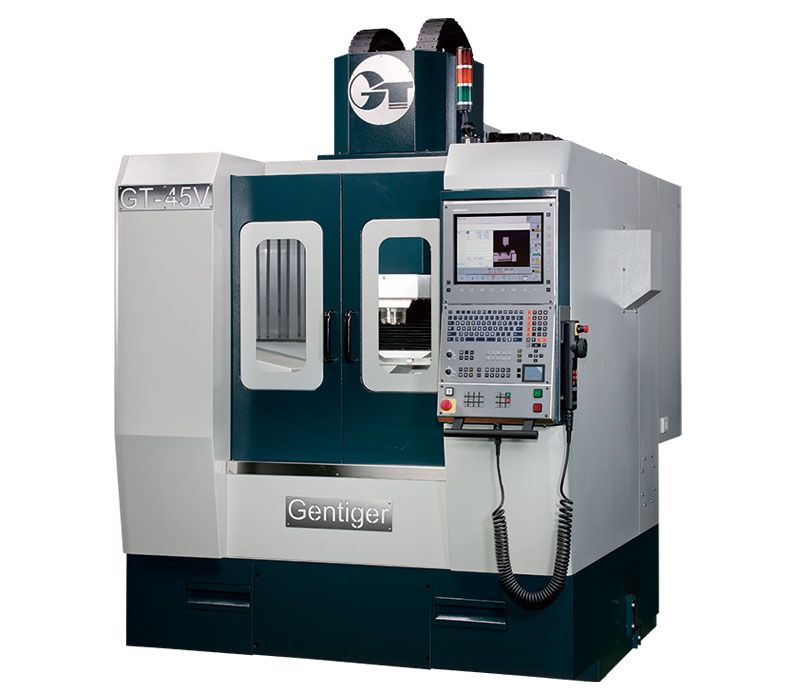

Фрезерный 3-осевой обрабатывающий центр GENTIGER GT-45V S36E
| Длина стола, мм | 500 |
| Ширина стола, мм | 400 |
| Частота вращения шпинделя, об/мин | 36000 |
Характеристики
|
|
S36E |
|
|
Перемещение по трём осям (X/Y/Z) |
450 x 350 x 300 |
мм |
|
Скорость подачи при резании |
20 |
м/мин |
|
Скорость подачи при быстром перемещении |
20 |
м/мин |
|
Размер стола |
500 x 400 |
мм |
|
T-образная прорезь |
14 / 100 x 4 |
мм |
|
Высота стола над землёй |
740 |
мм |
|
Максимальный размер заготовки |
500 x 490 x 300(260) |
мм |
|
Расстояние от поверхности стола до кончика шпинделя |
150-450 |
мм |
|
Максимальная нагрузка на стол |
200 |
кг |
|
Максимальная скорость шпинделя |
36000 |
об/мин |
|
Тип шпинделя |
Встроенный |
|
|
Смазка подшипников |
Масляно-воздушная смазка |
|
|
Охлаждение шпинделя |
Водяное охлаждение |
|
|
Конус шпинделя |
HSK-E50 |
|
|
Мотор шпинделя |
20/26 |
кВт |
|
Крутящий момент, выдаваемый шпинделем |
10.4/13.5 |
Нм |
|
Внутренний диаметр подшипника шпинделя |
Ø50 |
мм |
|
Ёмкость магазина инструментов |
12 инструментов (20 инструментов) |
|
|
Тип инструмента |
HSK-E50 |
|
|
Максимальный диаметр инструмента |
Ø78 |
мм |
|
Максимальная длина инструмента |
200 |
мм |
|
Максимальный вес инструмента |
5 |
кг |
|
Мотор магазина инструментов |
60 |
Вт |
|
Управление |
Сименс / Фанук / Хайденхайн / Мицубиси |
|
|
Сервомотор 3 осей |
5 |
кВт |
|
Давление подачи воздуха |
7 |
кг/см² |
|
Кондиционер воздуха |
586 |
Вт |
|
Охладитель шпинделя |
900 |
Вт |
|
Автоматическое устройство смазки - (направляющие) |
150 |
Вт |
|
Мотор охлаждающей жидкости |
600 |
Вт |
|
Мотор смыва стружки |
900 |
Вт |
|
Общая потребляемая мощность |
28 |
Вт |
|
Ёмкость бака охлаждающей жидкости |
100 |
л. |
|
Размеры станка |
1870 x 2600 x 2340 (2500) |
мм |
|
Размеры упаковки |
2030 x 2940 x 2540 |
мм |
|
Вес нетто |
5500 |
кг |
|
Вес брутто |
6010 |
кг |
