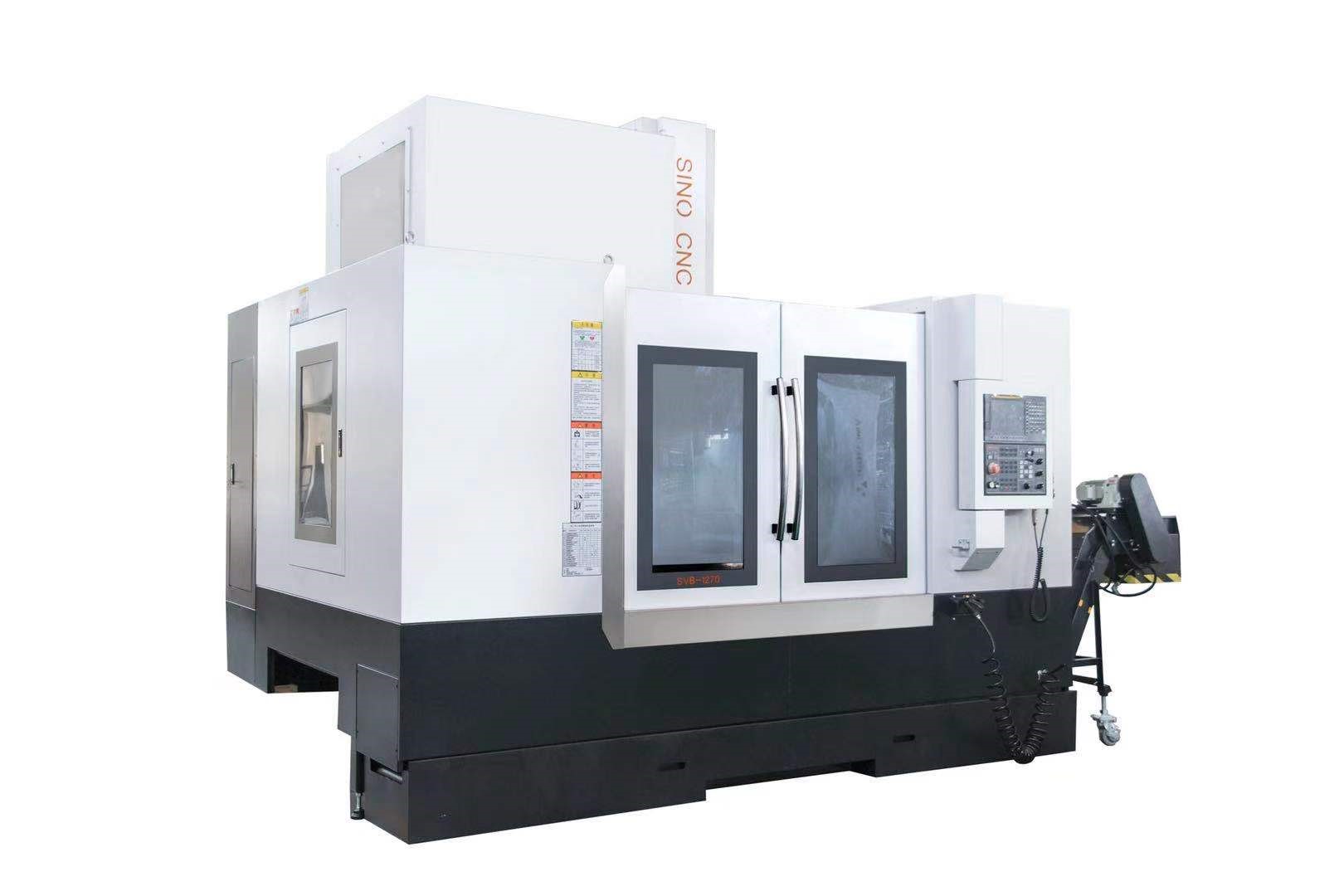

Вертикальный обрабатывающий центр SVD-1270
Вертикальный обрабатывающий центр SVD-1270 благодаря высокоскоростным линейным направляющим качения и шпинделю с жестким цельнолитым корпусом, а также быстродействующей системе автоматической смены инструмента обеспечивает высокую эффективность и точность обработки. Станина, колонна, шпиндельная бабка, и рабочий стол выполнены из высококачественного серого чугуна, изготовленного с 2-х кратной обработкой старением для устранения внутренних остаточных напряжений. Все эти элементы станка оптимизированы программным обеспечением SolidWorks, которое значительно повышает жесткость и устойчивость станка и его элементов, а также снижает деформации и вибрации, вызванные обработкой. Этот станок может выполнять операции фрезерования, сверления, развёртывания, нарезание резьбы и как правило используется в военной, горнодобывающей, автомобильной промышленности и других отраслях механической обработки. Станок может быть использован для серийного и массового производства, и может быть выведен в автоматическую производственную линию.
Станина
Массивная конструкция станины выполнена из высококачественного чугуна НТ300 благодаря чему обеспечивается максимальная жесткость. Колонна и основание усилены специальными поперечными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, к тому же обеспечивают наилучшую стабильность и устойчивость станка при продолжительном использовании.
Анализ методом конечных элементов (FEA) используется для проверки всех отливок, чтобы гарантировать высокую жесткость конструкции и свести к минимуму деформацию.
Благодаря широкой монолитной станине с линейными направляющими и высококачественной ШВП для высоких нагрузок исключается возможность провисания стола.
Направляющие
Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа PMI (Тайвань) / HIWIN (Япония), которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс-форм.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) / HIWIN (Япония).
Подшипники
В шпинделях станков Sino устанавливаются высокоточные и сверхпрочные подшипники NSK (Япония), обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
Система быстрых осевых перемещений
Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение / замедление. Серводвигатель оси Z имеет функцию автоматического торможения. В случае сбоя питания тормоз двигателя автоматически срабатывает и останавливает движение по оси, что снижает вероятность повреждения узлов станка и детали.
Шпиндель
Шпиндель станка изготовлен профессиональным производителем KENTURN (Тайвань) / ROYAL (Тайвань) / VYUCHENG (Тайвань) для обеспечения высокой точности и жесткости. В конструкции шпинделя применяются подшипники от всемирного производителя NSK (Япония). Сам шпиндель собран в условии постоянной температуры и отсутствия пыли. Все шпинделя подвергаются динамической балансировке, чтобы убедиться в их долговечности и надежности. Шпиндель оснащен воздушной системой защиты низкого давления, которая направляет воздух во внутреннее пространство шпинделя, образуя тем самым защитный слой воздуха, предотвращающий попадание пыли и СОЖ в шпиндель.
Система автоматической смены инструмента
Стандартная вместимость инструментального магазина станка составляет 24 позиции и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого.
Система охлаждения
Станок оснащен высокопроизводительным погружным насосом и баком для СОЖ большой емкости. На торце шпиндельной бабки расположены сопла, через которое подается СОЖ на инструмент и заготовки. Станок оборудован пневматическим пистолетом для очистки деталей от стружки.
Пневматическая система
Пневматическая система подготавливает воздух, очищая его от загрязнений и влаги. Блок электромагнитных клапанов контролирует программу с помощью PLC (логика станка), чтобы обеспечить быстрое и правильное выполнение смены инструмента. Каждый раз, когда происходит смена инструмента, из центра шпинделя выдувается чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жесткость крепления шпинделя и инструмента и увеличивает срок службы шпинделя.
Система смазки
Направляющие и ШВП оснащены централизованной системой смазки и маслоотделителем. Смазка подается в фиксированных количествах с определенным интервалом времени, что обеспечивает смазку каждой трущейся поверхности и снизить износ. Это улучшит точность и увеличит срок службы ШВП и направляющих.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед. изм. |
Значение |
|
|
Стол: |
Размер стола |
мм |
1 400 х 700 |
|
Ширина Т-образного паза |
мм |
18 |
|
|
Количество Т-образных пазов |
шт. |
5 |
|
|
Расстояние между Т-образными пазами |
мм |
125 |
|
|
Максимальная допустимая нагрузка на стол |
кг |
1 000 |
|
|
Шпиндель: |
Тип передачи |
|
прямой |
|
Мощность привода шпинделя постоянная / пиковая (30 мин.) |
кВт |
11 / 15 |
|
|
Частота вращения шпинделя |
об./мин. |
10 000 |
|
|
Конус шпинделя |
|
BT-40 |
|
|
Расстояние от торца шпинделя до стола |
мм |
150 - 850 |
|
|
Тип штревеля |
|
MAS403 P40T-1 |
|
|
Перемещения: |
Перемещение по оси Х |
мм |
1 200 |
|
Перемещение по оси Y |
мм |
700 |
|
|
Перемещение по оси Z |
мм |
700 |
|
|
Ускоренное перемещение по оси X |
м/мин. |
24 |
|
|
Ускоренное перемещение по оси Y |
м/мин. |
24 |
|
|
Ускоренное перемещение по оси Z |
м/мин. |
20 |
|
|
Максимальная скорость подачи |
мм/мин. |
12 000 |
|
|
Мощность привода оси X / Y / Z |
кВт |
3 / 3 / 3 |
|
|
Инструментальная система: |
Тип магазина |
|
рука |
|
Количество инструментов |
позиций |
24 |
|
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
80 / 300 |
|
|
Максимальная длина инструмента |
мм |
300 |
|
|
Максимальный вес инструмента |
кг |
8 |
|
|
Скорость смены инструмента |
сек. |
3,5 |
|
|
Точность: |
Точность позиционирования |
мм |
0,01 |
|
Повторяемость |
мм |
0,005 |
|
|
Прочее: |
Потребляемая мощность |
кВА |
20 |
|
Система ЧПУ |
|
Fanuc |
|
|
Масса станка |
кг |
9 700 |
|
|
Габариты станка (Д х Ш х В) |
мм |
4550 х 2860 х 3160 |
|
