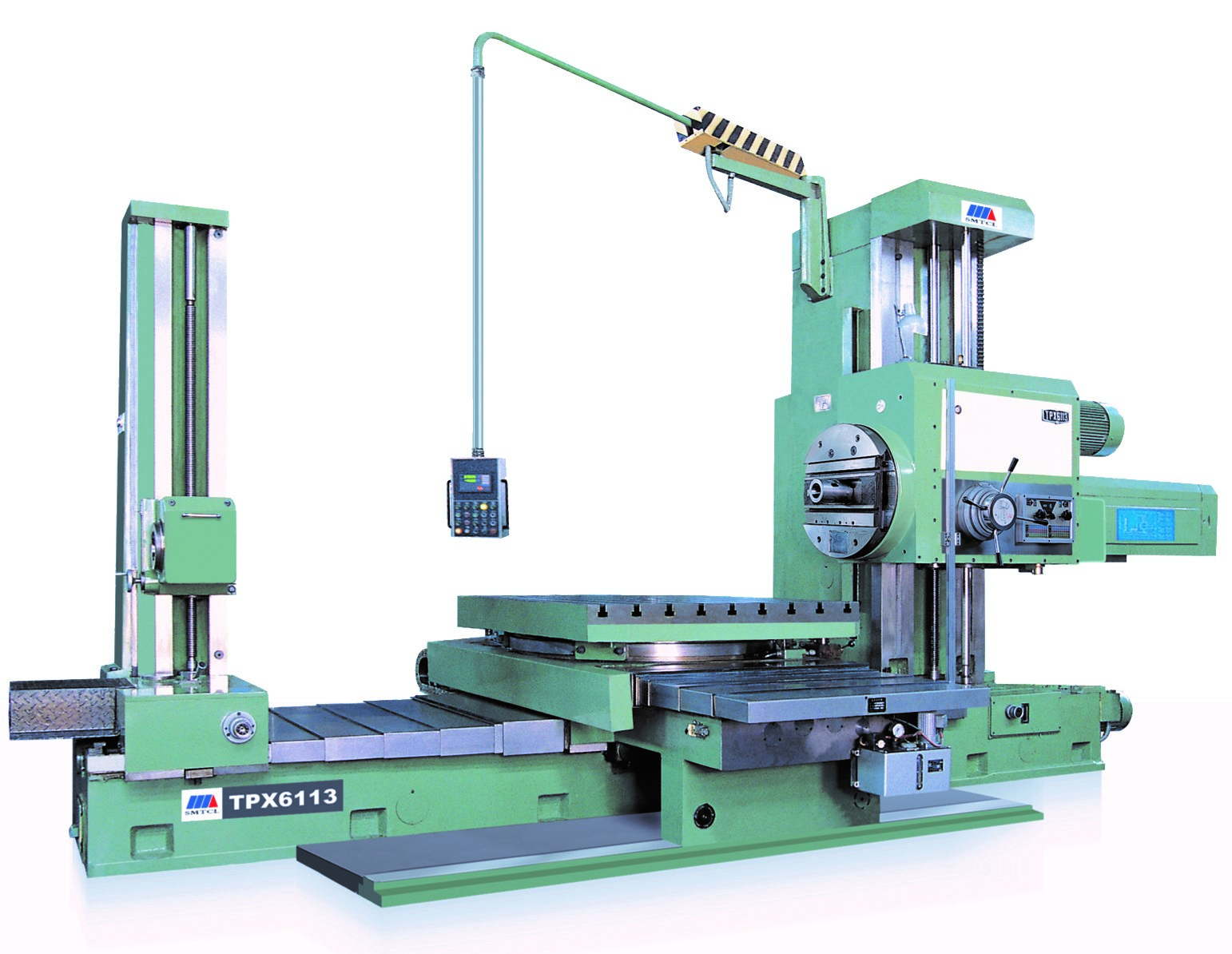

Горизонтально-фрезерно расточной станок SMTCL TPX6113/2
Ширина стола, мм: 1600
Перемещение по осям X/Y/Z, мм: 2000/1800/2000
Конус шпинделя: ISO7:24№50
Мощность шпинделя, кВт: 15
Частота вращения шпинделя, об/мин: 4-800
Вес, кг: 29300
Страна-производитель:
Китай
Основные элементы станка, такие как направляющие станины, колонны и суппорта подвергались поверхностной закалке электрической дугой, с естественным отпуском, что гарантирует их жесткость и увеличивает срок службы станка.
Направляющие станка покрыты специальным покрытием, защищающим от пыли, что защищает их от износа и улучшает внешний вид станка.
Электрогидравлические блокировочные устройства установлены между движущимися элементами. При движении одного элемента, движение второго блокируется (не распространяется на шпиндель и радиальный суппорт). Для защиты станка от перегрузок в шпиндельной бабке и коробке подач предусмотрены блокировочные муфты.
Механизмы смены скоростей главного движения и движения подачи оснащены устройствами гидравлического группового управления, что позволяет сократить вспомогательное время и повысить эффективность работы станка. При смене направления движения и скорости подачи загораются спец. индикаторные лампы.
Конус шпинделя - 7:24-No.50. Шпиндель оснащен устройством для автоматической смены инструмента, что позволяет не только сократить вспомогательное время, но и облегчить работу оператора, а также сохранять точность работы шпинделя.
Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.Вертикальное перемещение (перемещение шпиндельной бабки) а также поперечное перемещение (перемещение стола) контролируется при помощи дисплея с функцией памяти, что делает станок многофункциональным и позволяет производить обработку с высокой точностью.
|
Модель |
|
Ед.изм.
|
TPX6113/2 |
|---|---|---|---|
|
Шпиндель |
Диаметр |
мм |
130 |
|
Конус |
— |
ISO7:24№50 |
|
|
Максимальный крутящийся момент двигателя |
Нм |
3136 |
|
|
Осевое усилие |
Н |
31360 |
|
|
Кол-во скоростей |
— |
24 |
|
|
Скорость двигателя |
об/мин |
4-800 |
|
|
Мощность главного двигателя |
кВт |
15 |
|
|
Радиальный суппорт |
Максимальный крутящий момент двигателя |
Нм |
4900 |
|
Диаметр |
мм |
750 |
|
|
Скорость двигателя |
об/мин |
2.5-125 |
|
|
Кол-во скоростей |
— |
18 |
|
|
Стол |
Площадь рабочей поверхности (Д×Ш) |
мм |
1800×1600 |
|
Максимальная грузоподъёмность |
кг |
10000 |
|
|
T-образный паз |
мм |
28 |
|
|
Кол-во T-образных пазов |
— |
11 |
|
|
Параметры обработки |
Ход по оси X |
мм |
2000 |
|
Ход по оси Y |
мм |
1800 |
|
|
Ход по оси Z |
мм |
2000 |
|
|
Ход шпинделя по оси W |
мм |
900 |
|
|
Ход радиального суппорта по оси U |
мм |
250 |
|
|
Вращение стола (осьB) |
° |
360 |
|
|
Расстояние от торца шпинделя до рабочей поверхности стола |
мм |
0 |
|
|
Подача |
Быстрая подача (X/Y/Z/W) |
мм/мин |
2500 |
|
Осевая скорость при вращении шпинделя(X/Y/Z/W) |
мм/об |
0.05-8/0.01-2 |
|
|
Скорость подачи (X/Y/Z/W) |
мм/мин |
— |
|
|
Точность |
Измерительная система (X/Y/Z) (дополнительно по оси Z) |
мм |
0.005 |
|
Измерительная система по оси B (дополнительно по оси B) |
° |
0.001 |
|
|
Основные параметры |
Габаритные размеры (Д×Ш×В) |
мм |
7030×4665×3800 |
|
Вес |
кг |
29300 |
