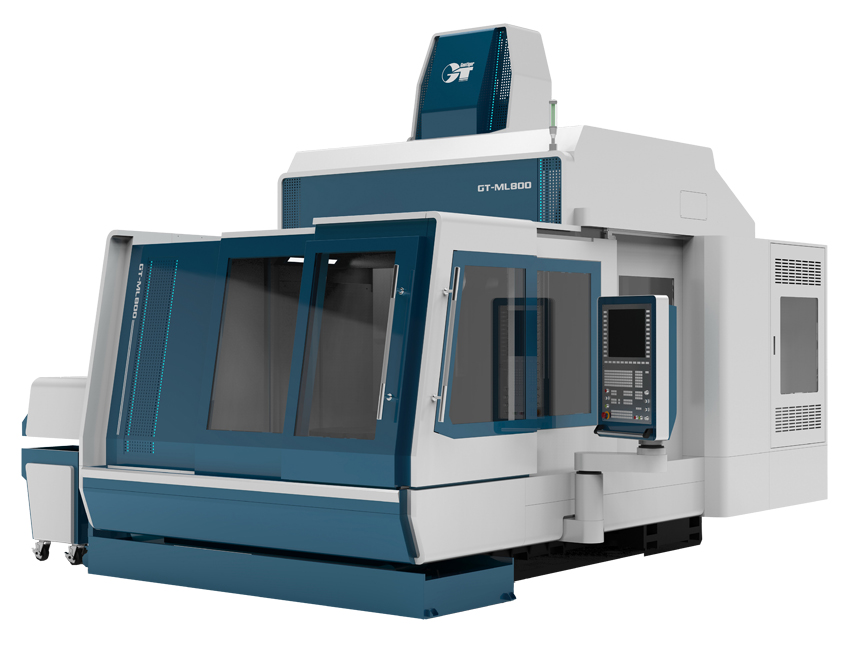

Фрезерно-токарный обрабатывающий центр GT-ML800
Характеристики
|
|
X |
Y |
Z |
|
|
Перемещение по трём осям |
1000 |
1000 |
1000 |
мм |
|
Скорость подачи при резании |
30 |
30 |
30 |
м/мин |
|
Скорость подачи при быстром перемещении |
30 |
30 |
30 |
м/мин |
|
Размер стола |
Ø800 |
мм |
||
|
T-образная прорезь |
№5 ширина 18 / 130 |
мм |
||
|
Высота от поверхности стола до кончика шпинделя |
950 |
мм |
||
|
Расстояние от поверхности стола до кончика шпинделя |
Горизонтально: 50 – 1050 / Вертикально: 70-1070 |
мм |
||
|
Максимальная нагрузка на стол (средняя нагрузка) |
3000 |
кг |
||
|
Максимальный размер заготовки |
Ø1000 |
мм |
||
|
Тип шпинделя |
Встроенный |
|
||
|
Максимальная скорость шпинделя |
14000 (D.D.) |
об/мин |
||
|
Смазка подшипников |
Консистентная смазка |
|
||
|
Охлаждение шпинделя |
Масляное охлаждение |
|
||
|
Мощность мотора шпинделя |
14 / 19 |
кВт |
||
|
Крутящее усилие, выдаваемое мотором шпинделя |
44.57 |
Нм |
||
|
Внутренний диаметр подшипника шпинделя |
Ø70 |
мм |
||
|
Ёмкость устройства автоматической смены инструмента |
40 и. |
|
||
|
Тип инструмента |
HSK-T63 |
|
||
|
Максимальный диаметр инструмента |
Ø75 |
мм |
||
|
Максимальная длина инструмента |
300 |
мм |
||
|
Максимальный вес инструмента |
8 |
кг |
||
|
Мотор устройства автоматической смены инструмента |
0.8 |
кВт |
||
|
Контроллер |
Сименс / Хайденхайн |
|
||
|
Необходимое давление воздуха |
7 |
бар |
||
|
Кондиционер воздуха для электрошкафа |
750 |
Вт |
||
|
Охладитель шпинделя |
1.2 |
кВт |
||
|
Автоматическое устройство смазки - (направляющие) |
150 |
Вт |
||
|
Мотор СОЖ |
2 |
кВт |
||
|
Мотор смывки стружки |
2 |
кВт |
||
|
Ёмкость бака охлаждающей жидкости |
470 |
л. |
||
|
Размеры станка |
5050 x 3155 x 3827 |
мм |
||
