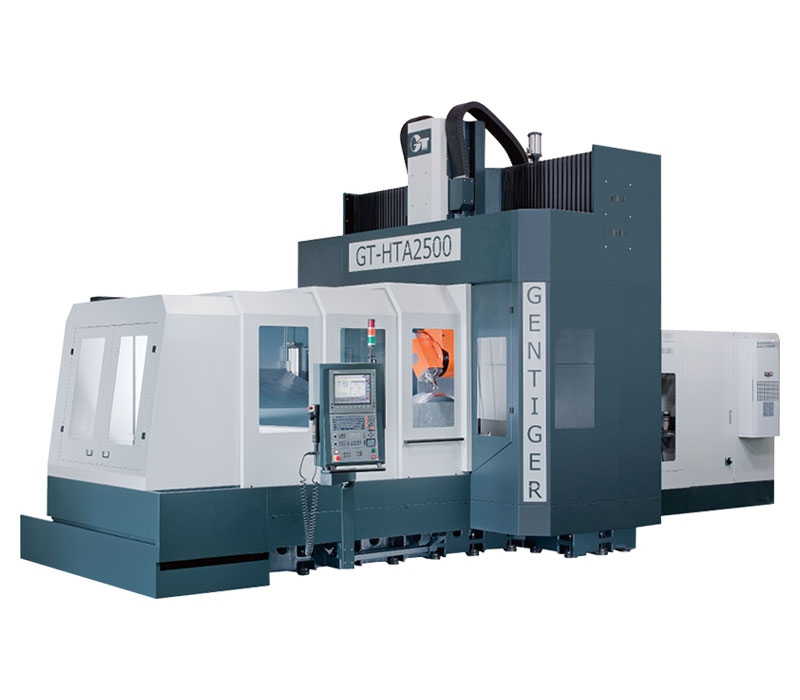

Портально-фрезерный обрабатывающий центр GENTIGER HTA-2500
| Длина стола, мм | 2800 |
| Ширина стола, мм | 1600 |
| Частота вращения шпинделя, об/мин | 18000 |
Характеристики
|
|
|
|
|
Перемещение (X/Y/Z) |
2500 x 2470 x 850 |
мм |
|
Скорость подачи при резании |
20 / 15 / 20 |
м/мин |
|
Скорость подачи при быстром перемещении |
20 /15 / 20 |
м/мин |
|
Размер стола |
2800 x 1600 |
мм |
|
T-образная прорезь |
22 / 210 x 8 |
мм |
|
Высота стола над землёй |
980 |
мм |
|
Расстояние от поверхности стола до кончика шпинделя |
100-950 |
мм |
|
Максимальная нагрузка на стол (средняя нагрузка) |
10,000 |
кг |
|
Максимальная скорость шпинделя |
18000 |
об/мин |
|
Тип шпинделя |
Встроенный |
|
|
Смазка подшипников |
Масляно-воздушная смазка |
|
|
Охлаждение шпинделя |
Водяное охлаждение |
|
|
Конус шпинделя |
HSK-A63 |
|
|
Мотор шпинделя |
29.5 |
кВт |
|
Крутящее усилие шпинделя |
70.4 |
Нм |
|
Внутренний диаметр подшипника шпинделя |
Ø70 |
мм |
|
Ёмкость устройства автоматической смены инструмента |
24 инструментов |
|
|
Система инструмента для устройства автоматической смены инструмента |
HSK-A63 |
|
|
Максимальный диаметр инструмента |
Ø90 |
мм |
|
Максимальная длина инструмента |
250 |
мм |
|
Максимальный вес инструмента |
6 |
кг |
|
Мотор магазина инструментов |
60 |
Вт |
|
Контроллер |
Хайденхайн |
|
|
Сервомотор 3 осей |
21.99 / 25 / 14.66 |
кВт |
|
Требования к давлению воздуха |
7 |
кг/см² |
|
Кондиционер воздуха |
750 |
Вт |
|
Охладитель шпинделя |
1.45 |
кВт |
|
Автоматическое устройство смазки - (направляющие) |
150 |
Вт |
|
Мотор охлаждающей жидкости |
2 |
кВт |
|
Мотор смыва стружки |
2 |
кВт |
|
Общая потребляемая мощность (макс.) |
105 |
кВт |
|
Ёмкость бака охлаждающей жидкости |
1,170 |
л. |
|
Размеры станка |
7300 x 4670 x 4600 |
мм |
|
Вес нетто станка |
40000 |
кг |
