Китай

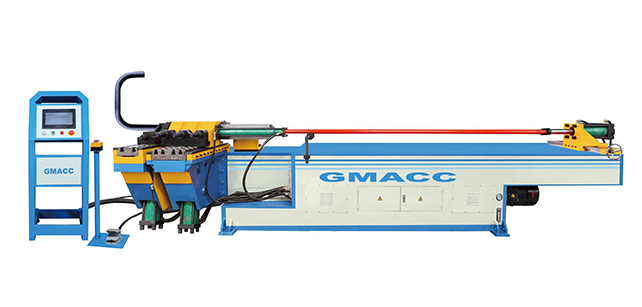

Полуавтоматический трубогибочный станок модели GM-SB-76NCBF предназначен для гибки труб и прутков из обычной стали, нержавеющей стали и цветных металлов. Отличительной особенностью серии NCBF является дополнительное оснащение трубогиба кареткой с цанговым патроном, обеспечивающим гидравлический зажим заготовки. Изгиб трубы происходит с помощью гидравлики, подача и поворот трубы происходит под ручным управлением. Вращение трубы осуществляется при помощи маховика, расположенного на каретке, значение поворота заготовки в цанговом патроне отображается в цифровом виде на дисплее панели управления. Линейное перемещние каретки контролируется при помощи линейки, смонтированной на корпусе станка, а также при помощи стопора, позволяющего зафиксировать каретку в нужном положении.
ОСОБЕННОСТИ СТАНКА
-
Гибка в правом направлении.
-
Конструкция с одним уровнем гибочного инструмента.
-
PLC- контроллер с сенсорным экраном.
-
Система безопасности.
-
Ножная педаль оператора старт/стоп.
-
Стержень дорна (мандреля).
-
Угол изгиба контролируются высокоточным датчиком угла поворота, который обеспечивает высокую точность.
-
Набор оснастки для гибки труб:
1. Труба Ø60х5 мм, CLR=160 мм,
2. Труба Ø20х2,8 мм, CLR=45 мм,
3. Труба Ø25х3,2 мм, CLR=52,5 мм,
4. Труба Ø30х4 мм, CLR=63 мм,
5. Труба Ø38х5 мм, CLR=76 мм,
6. Труба Ø40х3,5 мм, CLR=85 мм,
Наименование |
Ед.изм. |
Значение |
Максимальный размер изгибаемой трубы |
мм |
Ø76х5 |
Диапазон радиусов изгиба |
мм |
30-350 |
Максимальный угол изгиба |
град |
190 |
Рабочая длина |
мм |
4000 |
Мощность главного двигателя |
кВт |
7.5 |
Максимальное давление |
МПа |
16 |
Габариты (дхШхВ) |
мм |
5000*1200*1300 |
Вес (ориентировочно) |
кг |
3300 |
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
