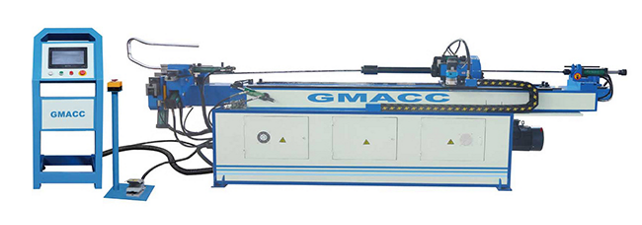

Полностью автоматический трубогибочный станок модели GM-SB-50CNC-4A-3S предназначен для гибки труб и прутков из обычной стали, нержвеющей стали и цветных металлов. Изгиб происходит за счет гидравлики, подача и поворот трубы происходит за счёт сервоприводов под управлением системы ЧПУ.
CNC – автоматические подача и вращение.
3S – тройной радиус.
4A – подача, вращение, гибка трубы, горизонтальное перемещение головки станка за счет сервопривода.
ОСОБЕННОСТИ СТАНКА:
-
Оси Y, B – контролируются и приводятся в действие сервоприводами.
-
Гибка в правом направлении.
-
Панель управления с сенсорным экраном VDU, которая позволяет вводить, хранить и отображать различные данные и порядок гибки.
-
Конструкция с одним уровнем гибочного инструмента.
-
Координаты движения позволяют реализовать полностью автоматическую гибку заготовок.
-
8 комплектов оснастки для труб:
1) pipe Ø22x1 mm; CLR = 44 mm
2) pipe Ø22x1 mm; CLR = 50, 60 mm;
3) pipe Ø28x1 mm; CLR = 56, 80 mm;
4) pipe Ø28x1 mm; CLR = 55 mm;
5) pipe Ø28x1 mm; CLR = 75, 170 mm;
6) pipe Ø28x1 mm; CLR = 60,
7) pipe Ø38x1 mm; CLR = 60 mm;
8) pipe Ø40x1 mm; CLR = 100, 110 mm.
-
Сигнализация самодиагностики ошибок.
-
Сохранение в памяти после отключение питания.
-
Автоматическая смазка.
-
Система безопасности.
-
Функция гашения вибрации заготовки.
-
Ножная педаль оператора старт/стоп.
-
Стержень дорна (мандреля).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GMACC SB-50CNC-3A-1S: |
||
Наименование |
Ед.изм. |
Значение |
Максимальный размер изгибаемой трубы |
мм |
Ø50х2 |
Диапазон радиусов изгиба |
мм |
20-250 |
Максимальный угол изгиба |
град |
190 |
Скорость изгиба |
град./с |
120 |
Скорость поворота |
град./с |
200 |
Скорость подачи |
мм/с |
1000 |
Точность гибки |
град. |
±0,10 |
Точность поворота |
град. |
±0,10 |
Точность подачи |
мм |
±0,10 |
Мощность серводвигателя гиба |
кВт |
5 |
Мощность серводвигателя горизонтального перемещения |
кВт |
0,75 |
Мощность серводвигателя вращения |
кВт |
0,75 |
Мощность серводвигателя подачи |
кВт |
0,75 |
Рабочая длина дорна (мандреля) |
мм |
3200 |
Мощность главного двигателя |
кВт |
4 |
Габариты (дхШхВ) |
мм |
4500*800*1300 |
Вес (ориентировочно) |
кг |
2500 |
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
Максимальное давление |
кг/см |
160 |
